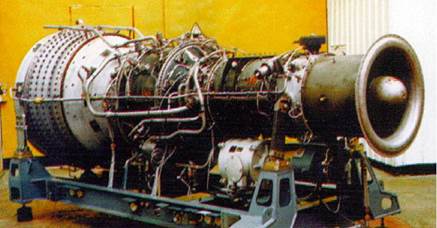

ГТД 6000 / М70

газотурбинный двигатель наземного/морского применения

ГТД 6000 предназначен для для приво­да нагнетателей, электрогенераторов, судовых движителей. Конструкция: газогенератор унифици­рованный двухкаскадный (число ступе­ней компрессоров 8+9, степень сжатия 16,6), турбины компрессоров осевые од­ноступенчатые, камера сгорания труб- чато-кольцевая противоточная с 10 жа­ровыми трубами, силовые турбины (2, 3, 4 или 6 ступеней).

Направление вращения выходного вала левое или правое.

Морские двигатели ГТД 6002Р и ГТД 6004Р имеют реверсивную силовую тур­бину.

Смазка - циркуляционная под давле­нием.

Стартер - электрический (380В, 70 кВт). Семейство судовых и конвертирован­ных двигателей ГТД 6000 серийно выпу­скается с 1978 г. на ПО "Заря".

ГТД 6000 (ДТ71)

N = 6700 кВт ^ = 31,5% Ов = 31 кг/с

Туходящих газов = 693 К Пввгходного вала = 8200 об./мин.

Габаритные размеры3800х 1300 х 1600 мм Мдв. = 3500 кг

ГТД 6001 (ДВ71)

N = 6700 кВт

^ = 31,5%

Ов = 31 кг/с

Туходящих газов = 693 К

Пввгходного вала = 3000...3600 об./мин.

Габаритные размеры 4600х 1800х 1700 мм

ГТД 6000 [38]

Мдв. = 4500 кг

ГТД 6002 (ДП71)

N = 6700 кВт ^ = 31,5% Ов = 31 кг/с

Туходящих газов = 693 К Пвыходного вала = 7000 об./мин. Габаритные размеры 3200 х 1700 х 1800 мм Мдв. = 3500 кг
