ГТД 6004Р (ДС71)

N = 6200 кВт

Г| = 29,0%

Ов = 31 кг/с

Туходящих газов = 693 К

Пввкодного вала = 8200 об./мин.

Габаритные размеры 3400 х 1700 х 1800 мм

Мдв. = 3500 кг

ГТД 6000+ / М70

газотурбинный двигатель наземного/морского применения

Конструктивные особенности ГТД 6000+ (1976 г.): компрессор осевой двухкас- кадный (число ступеней 8+9, степень сжатия 16,6), турбины компрессора осевые (число ступеней 1+1, охлажде­ние воздушно-конвективное), турбина силовая осевая (число ступеней 2, 3, 4, 6), исполнение реверсивное, направле­ние вращения левое/правое, камера сгорания трубчато-кольцевая, проти- воточная (жаровых труб 10, форсунок 10, воспламенителей 2), подшипники шариковые радиально-упорные (4), роликовые радиальные (4).

Система смазки циркуляционная под давлением с навесным маслоагрегатом. Стартер электрический (380 В, 70 кВт).

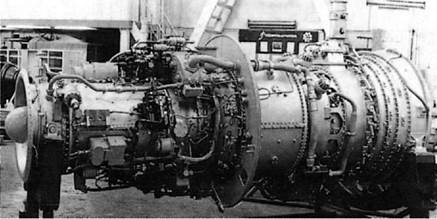

ГТД 6000+ [38]

Управление дистанционное, автома­тическое.

Газотурбинный двигатель ГТД 6000+ - это экономичный привод для газо­вых нагнетателей, электрогенерато­ров, судовых движителей. Двигатель может работать с пароводя­ным теплоутилизирующим контуром. Серийное изготовление с 1978 г. на ПО "Зоря". N = 8300 кВт ^ = 33% Ов = 33,4 кг/с Туходящих газов = 715 К Псиловой турбины = 3000, 5130 (Р), 5700, 7560, 10000 об./мин.

:3150 мм: 1640 мм 1750 мм = 3500 кг

Установленный ресурс 30000 часов
