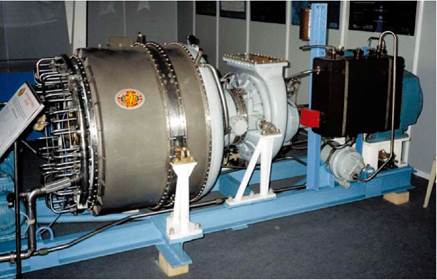

Этд-1000

турбодетандерная электростанция

ЭТД-1000 предназначена для редуци­рования избыточного давления магис­трального газа на газораспределитель­ных станциях и газораспределитель­ных пунктах при отборе его потребите­лем и выработки переменного трех­фазного тока за счет потенциальной энергии, высвобождаемой при этом. Одновременно может быть использо­вана как генератор холода для произ­водственных и хозяйственных нужд. Номинальная мощность 1000 кВт Максимальная мощность 1250 кВт Расход газа 0,94-1,0 млн. Н.м³/сутки Рг вх = 55 кг/см² Рг вых = 3-12 кг/см² Напряжение 6,3 кВ Частота тока 50 Гц Габаритные размеры контейнеров: турбодетандера 8000х3000х2350 мм, высоковольтного оборудования 4000х3000х2350 мм Масса 20000 кг

Календарный срок службы 20 лет Отличительные особенности:

- изготовление в виде двух модулей блочно-контейнерного исполнения ис­ключает потребность в специальных монтажных работах;

- наличие высокоэффективной систе­мы дистанционного мониторинга, уп­равления и технического диагностиро­вания, обеспечивает высокую надеж­ность и комфортные условия эксплуа­тации;

ЗТД-1000 [82]

- возможность использования на ГРС с различными значениями параметров расхода и давления природного газа за счет применения турбины с регулируе­мым сопловым аппаратом;

- устойчивая работа в параллельном режиме, а также с внешней энергосис­темой;

- обеспечивает быструю окупаемость и получение высокой прибыли.

АТХ-50/50 может стать основой для целого семейства экологически безо­пасных турбохолодильных машин раз­личного применения: в сельском хо­зяйстве, в пищевой, мясомолочной и рыбной промышленностях, в системах кондиционирования промышленных зданий и сооружений трикотажной промышленности, системах кондицио­нирования шахтных забоев, полигра­фической отрасли, в системах овоще­хранилищ, в нефтехимической и ме­таллургической промышленностях, медицине и других областях. Во всех случаях применения агрегат одновременно с выработкой холодного воздуха вырабатывает горячую воду, которая может быть использована для технологических и санитарных нужд. Холодопроизводительность 50-60 кВт Потребляемая мощность 80-100 кВт Хладагент - атмосферный воздух Количество вырабатываемого холод­ного воздуха 7400-10000 м³/ч Температура охлажденного воздуха: при работе в открытом цикле +5...-5°С при работе в закрытом цикле 0...-10°С Расход масла 0,2 кг/ч Ресурс до капитального ремонта 25000 часов

Габаритные размеры / масса

агрегата 3100 х 1140 х 1500 мм / 1440 кг

шкафа управления 1038 х 668 х 2098 мм / 511 кг

пульта дистанционного управления 330 х 115 х 313 мм / 9 кг

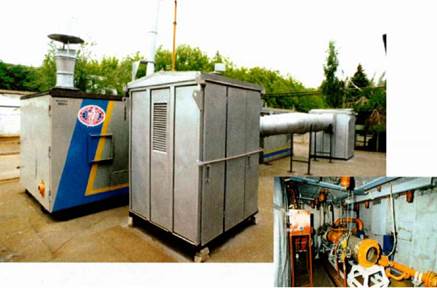

АТХ 50/50 [1]

"МОТОР СИЧ" АТХ-50/50 агрегат тепла и холода

модулей системы шумоглушения 2000 х 4200 х 2567 мм / 1500 кг

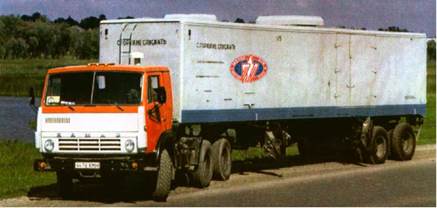

ПАЭС-20//

передвижная автоматизированная газотурбинная электростанция

Электростанция ПАЭС-2500 снабжает электроэнергией промышленные и бы­товые объекты, компенсирует недоста­ток электроэнергии при пиковых на­грузках, резервирует электроэнергию. ПАЭС-2500 отличается повышенной мобильностью, простотой управле­ния, высокой надежностью и не требу­ет больших капитальных затрат при вводе в эксплуатацию. Может транс­портироваться автомобильным, же­лезнодорожным, водным и воздуш­ным транспортом.

ПАЭС-2500 [82]

Данная электростанция устойчиво рабо­тает в автономном режиме, а также па­раллельно с внешней энергосистемой. Конструкция станции позволяет про­изводить быструю замену агрегатов, что обеспечивает ее высокую ремонто­пригодность.

ПАЭС-2500 успешно эксплуатируется в различных климатических зонах СНГ и за рубежом (в Венгрии, Аргентине, Бразилии, Гвинее, Афганистане, Паки­стане).

Номинальная мощность 2500 кВт Максимальная мощность 2750 кВт Род тока - переменный, трехфазный Напряжение 6300 (13800) В Частота тока 50 (60) Гц Коэффициент мощности 0,8 Установленные силовые установки - АИ-20ДМЭ/ДМН для привода генера­тора и ТГУ-8 для запуска АИ-20ДМЭ/ ДМН

Топливо - жидкое (керосин, дизельное топливо) / газообразное (природный, попутный нефтяной газы) Г| эф. = 24% (в условиях ISO) Габаритные размеры 11565х2500х3700 мм Масса 28500 кг

Предшественник ПАЭС-2500 - ПАЭС-1600 номинальной мощностью 1600 кВт с двигателем АИ-20КЭ.
