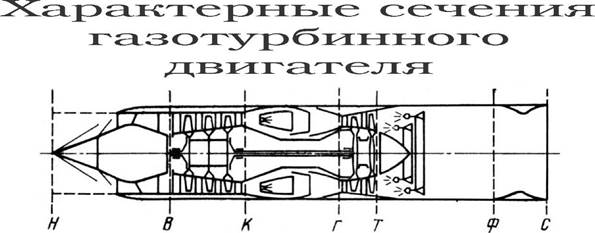

Н - перед входом в двигатель (струя невозмущенного потока); В - за воздухозаборником; К - за компрессором; Г - за камерой сгорания; Т - за турбиной; Ф - за форсажной камерой; С - на срезе сопла. |
^^с^ов^^ыхе обозначения
Ьдв. | ширина двигателя | m | степень двухконтурности |
Се | удельный расход топлива ТВаД | N | мощность |
Суд. | удельная тяга | n | частота вращения |
Суд. | удельный расход топлива ТРД и ТРДД | Р | тяга авиационного двигателя |
Сэ | удельный расход топлива ТВД и ТВВД | рк | давление в камере ЖРД |
Бдв. | диаметр двигателя | R | тяга ракетного двигателя |
Gb | расход воздуха | t | время работы ракетного двигателя |
Н | высота над уровнем моря | Тг | температура газа на входе в турбину |
Нп | высота полета | ^ | скорость полета |
Ьдв. | высота двигателя | П | коэффициент полезного действия |
Km | массовое соотношение компонентов | Кк | степень повышения давления |
топлива | ЖРД | Скс | коэффициент восстановления полного давления |
Ьдв. | длина двигателя | в камере сгорания | |
Ln | дальность полета | фc | коэффициент скорости реактивного сопла |
Мдв. | масса двигателя | ||
Мп | число Маха полета |
* # #
Индексы
б/ф | бесфорсажный | мг | малый газ |
в | воздух | мин. | минимальный |
вв | воздушный винт | н | окружающая среда |
вент. | в сечении за вентилятором | ном. | номинальный |
взл. | взлетный режим | обр. | обратная (тяга) |
вх. | в сечении на сходе | п | полет/в пустоте |
г | газ | с | на срезе сопла |
гг | газогенератор | т | топливо |
дв. | двигатель | терм. | термический |
е | эффективный | ТНА | турбонасосный агрегат |
з | на земле | уд. | удельный |
к | в сечении за компрессором | ф | форсажный режим |
квд | компрессор высокого давления | фк | форсажная камера |
кнд | компрессор низкого давления | э | эквивалентный |
кс | камера сгорания | экспл. | эксплуатационный |
макс. | максимальный | эф. | эффективный |
* # #
приложение
КОНСТРУКТИВНЫЕ СХЕМЫ РАЗЛИЧНЫХ ТИПОВ АВИАЦИОННЫХ ГАЗОТУРБИННЫХ ДВИГАТЕЛЕЙ
12 3 4 5 6 7 8 9 Ю ft t2 I3M15I6I7I8 19
Iа 27 26 25 24 23 22 21 20

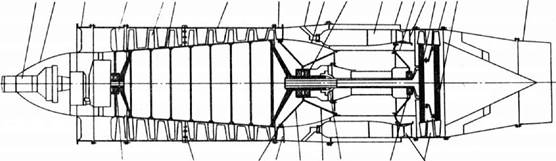

1 - турбостартер; 2 - обтекатель; 3, 7, 9 - передний, средний и задний корпуса компрессора; 4 - входной направляющий аппарат; 5 - рабочая лопатка; 6 - ротор компрессора; 8 - силовое кольцо; 10 - внутренний конус; 12 - жаровая труба камеры сгорания; 15 - рама соплового аппарата; 16, 18 - рабочие колеса I и II ступеней газовой турбины; 17 - корпус газовой турбины; 19 - насадок реактивного сопла; 20 - сопловые аппараты I и II ступеней газовой турбины; 21, 11, 28 - задняя, средняя и передняя опоры ротора двигателя; 22 - соединительная муфта; 23, 24 - задняя и передняя конические диафрагмы; 25 - направляющая лопатка; 26 - внутренний обод направляющего аппарата; 27 - механизм перепуска воздуха;

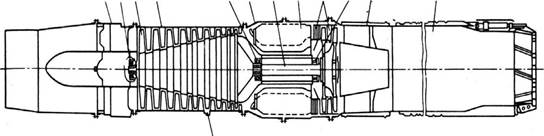

Одновальный турбореактивный двигатель
1 г 5 4 5 6 8 9 10 11 12 13
7
1, 4, 6 - передний, средний и задний корпусы компрессора; 2, 5, 11 - передняя, средняя и задняя опоры ротора двигателя; 3 - ротор компрессора; 7 - механизм перепуска; 8 - ротор газовой турбины; 9 - камера сгорания; 10 - сопловые аппараты газовой турбины; 12 - диффузор форсажной камеры; 13 - регулируемое реактивное сопло
Одновальный турбореактивный двигатель с форсажной камерой
t 2 3 4 5 6 7 8 |
9 /С 11 12 13 14 15 16 |
32 31 30 29 28 27 |
26 25 24 23 22 |
1, 2, 5, 6, 7 - корпуса компрессора; 4, 8, 26 - корпуса опор; 3, 29 - роторы КНД и КВД; 9 - наружный корпус камеры сгорания; 10 - внутренний корпус камеры сгорания; 11 - жаровая труба камеры сгорания; 12, 14 - опоры роторов ТНД и ТВД; 13, 15 - роторы ТНД и ТВД; 16, 22 - наружная и внутренняя обечайки форсажной камеры; 17 - радиальные стойки; 18 - стабилизаторы; 19 - удлинительная труба; 20 - реактивное сопло; 21 - форкамера; 23, 25 - сопловые аппараты; 24 - корпус газовой турбины; 27 - корпус подшипников; 28, 30, 32 - опоры компрессора; 31 - шлицы

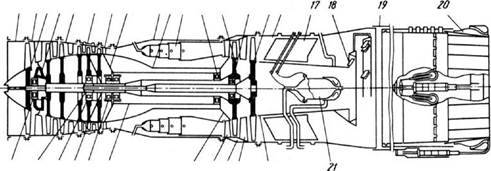

Двухвальный турбореактивный двигатель с форсажной камерой
ie |
ID |
иложе1 |
1 - проставка; 2, 4, 6, 7 - корпуса КНД; 3, 34 - ВНА, КНД, и КВД; 5, 11 - роторы КНД и КВД; 8 - разделительный корпус; 9, 10, 31, 37 - опоры роторов КНД и КВД; 12, 15 - корпуса передний и задний; 16, 18 - роторы ТНД и ТВД; 17, 20 - наружные корпусы сопел наружного и внутреннего конусов; 19 - насадок сопла наружного контура; 21, 22, 24 - сопловые аппараты; 25, 26, 30 - опоры роторов ТНД и ТВД; 27 - средний корпус диффузора; 28 - жаровая труба сгорания; 27 - внутренний корпус камеры сгорания; 32, 33 - корпусы КВД; 35 - шли- цевой вал 36 - стяжной болт

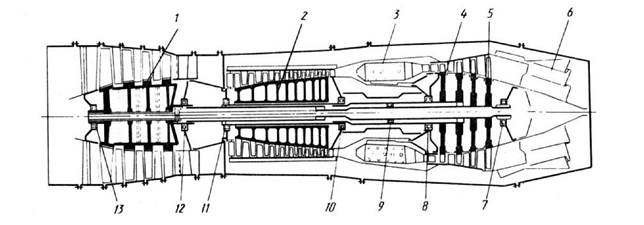

1 - КНД; 2 - КВД; 3 - камера сгорания; 4 - ТНД; 5 - ТВД; 6 - смеситель; 7, 9 - опоры ротора ТНД; 8 - опора ротора ТВД; 10, 11 тора КВД; 12, 13 - опоры ротора КНД |
опоры ро- |
Двухконтурный турбореактивный двигатель со смешением потоков контуров |

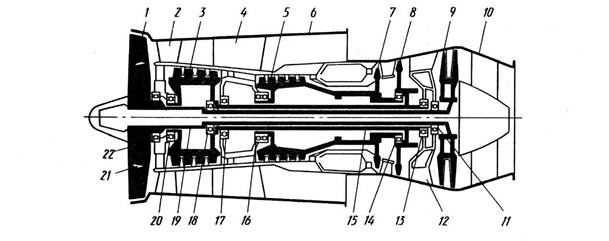

Двухконтурный турбореактивный двигатель без смешения потоков контуров
1, 3, 6 - компрессоры НД, СД и ВД; 2 - направляющий аппарат; 4 - стойки корпуса наружного контура; 6 - корпус наружного контура; 7, 8, 9 - турбины ВД, СД и НД; 10 - выходное устройство; 11, 13, 14, 16, 17, 18, 20, 22 - опоры роторов; 12 - стойки задней опоры; 15, 19 - валя роторов НД, СД; 21 - противовибрационная полка
Трехвальный двухконтурный турбореактивный двигатель
приложение
1 - компрессор низкого давления; 2 - компрессор высокого давления; 3 - камера сгорания.; 4 - турбина высокого давления.; 5 - турбина низкого давления;; 6 - сопло; 7, 10 - опоры ротора низкого давления;; 8, 9 - опоры ротора высокого давления
Подъемный турбореактивный двигатель

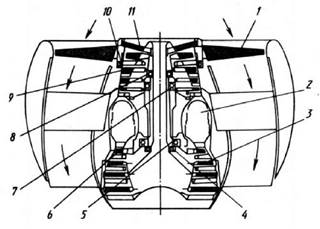

1 - вентилятор (компрессор НД; 2 - камера сгорания;; 3 - турбина низкого давления;; 4, 8 - опоры ротора НД; 5, 7 - опоры ротора ВД; 6 - турбина ВД; 9 - компрессор ВД; 10 - опоры ступицы вентилятора; 11 - ступень нулевого напора
Подъемный двухконтурный турбореактивный двигатель

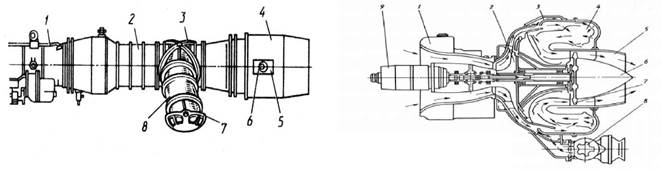

1 - ТРДД; 2 - удлинительная труба; 3 - устройство для отклонения тяги;; 4 - форсажная камера; 5 - направляющие; 6 - ролик; 7 - реактивный насадок; 8 - поворотный патрубок
Подъемно-маршевый двухконтурный турбореактивный двигатель
1 - воздухозаборник; 2 - центробежный компрессор; 3 - ресивер; 4 - камера сгорания; 5 - сопло; 6 - корпус-обтекатель; 7 - турбина; 8 - перепускной клапан;; 9 - электростартер
Вспомогательный газотурбинный двигатель

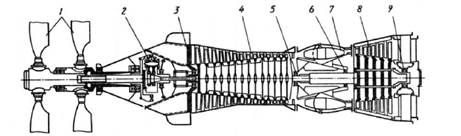

1 - воздушные винты; 2 - редуктор; 3, 5 - опоры ротора компрессора; 4 - компрессор; 6, 9 - опоры ротора турбины; 7 ния; 8 - газовая турбина
камера сгора- |
Турбовинтовой двигатель

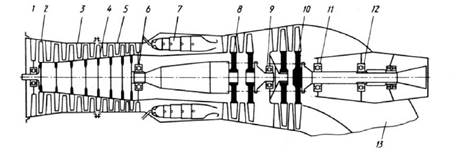

1, 6 - опоры ротора компрессора; 2, 3, 5 - корпусы компрессора; 4 - ротор компрессора;; 7 - камера сгорания;; 8, 10 компрессора и свободной турбины; 9, 11, 12 - опоры роторов турбин; 13 - выхлопное устройство |
- роторы турбины |
Турбовальный двигатель
ie |
ID |
Иложе1
а - вид сбоку; б - вид сверху; 1 - входной корпус компрессора; 2 - компрессор; 3 - передняя подвеска двигателя; 4 - камера сгорания; 5 - турбина компрессора; турбина винта; 7 - корпус турбины винта; 8 - задняя подвеска двигателя; 9 - выходное устройство; 10 - трансмиссия; 11 - подкосы крепления редуктора; 12 - привод хвостового винта; 13 - редуктор; 14 - масло радиатор; 15 - вентилятор; 16 - правый и левый двигатели
Силовая установка вертолета, работающая на один главный редуктор
% * *
СХЕМЫ УЗЛОВ АВИАЦИОННЫХ ГАЗОТУРБИННЫХ ДВИГАТЕЛЕЙ
створки выпуска

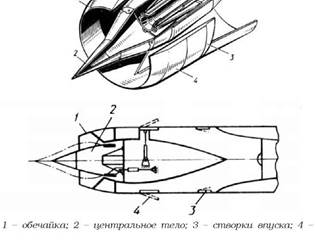

Лобовой осевой воздухозаборник

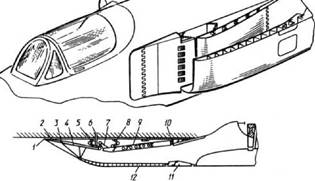

1 - щель для отвода пограничного слоя; 2 - передняя неподвижная панель; 3, 10 - шомпола; 4, 9 - подвижные панели; 5, 8 - герметизирующие створки; 6 - шток гидроцилиндра; 7 - соединительное звено; 11 - створки впуска; 12 - обечайка
Плоский боковой воздухозаборник

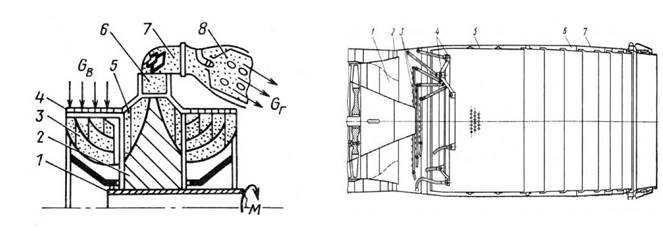

1 - вал; 2 - диски с рабочими лопатками; 3 - неподвижный направляющий аппарат; 4 - предохранительная сетка; 5 - подвижный направляющий аппарат; 6 - диффузор; 7 - выхлопной патрубок; 8 - камера сгорания
Центробежный компрессор
1 - диффузор; 2 - смеситель; топливные коллекторы; 4 - стабилизаторы пламени; 5 - антивибрационный экран; 6 - теплозащитный экран; 7 - корпус
1е |
ID |
илож: |

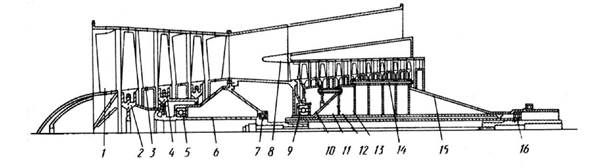

1, 10 - {входные направляющие аппараты; 2, 4 - диски ротора НД; 3, 11 - направляющие аппараты; 5, 7, 9, 16 - подшипники; 6, 12, 15 - валы; 8 - разделительный корпус; 13 - призонные шпильки; 14 - призонные болты Осевой компрессор |
Форсажная камера турбореактивого двигателя

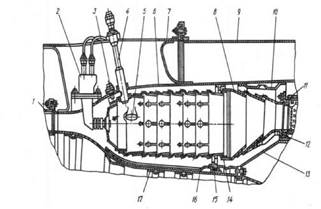

I - направляющий аппарат компрессора ВД; 2 - форсунка; 3 - фиксирующий палец; 4 - свеча; 5 - отверстие соединительного патрубка; 6 - наружный корпус; 7 - стойка; 8 - патрубок газосборника; 9 - корпус наружного контура; 10 - коллектор отбора воздуха;
II - сопловой аппарат; 12 - фиксирующее ребро; 13 - стенка соплового аппарата; 14 - опорное кольцо жаровой трубы; 15 - силовая диафрагма; 16 - внутренний корпус; 17 - кольцо жесткости

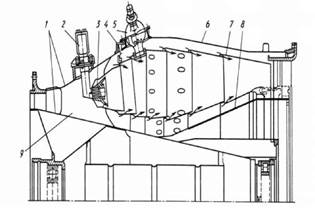

1 - диффузор; 2 - топливная форсунка; 3 - фронтовое устройство; 4 - фиксатор жаровой трубы; 5 - воспламенитель; 6 - наружный корпус; 7 - жаровая труба; 8 - внутренний корпус; 9 - стойки |
Кольцевая камера сгорания |
Трубчато-кольцевая камера сгорания
ie |
ID |
Иложе1
7 6 9 10 П 12 13 15 « 33 32 3130 29 28 27 |

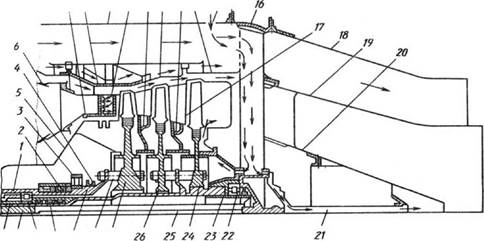

1 - вал ротора ВД; 2, 4, 23, 30 - уплотнения; 3 - подшипник ротора ВД; 5, 6 - подвод вторичного воздуха для охлаждения турбины; 7, 8 - внутренний и наружный корпуса СА I ступени; 9 - корпус наружного контура; 10 - сопловой аппарат I ступени; 11, 13 - внутренние кольца СА II и III ступеней; 12 - наружный корпус СА II и III ступеней; 14 - подвод охлаждающего воздуха; 15 - силовое кольцо; 16 - корпус задней опоры; 17 - сопловые лопатки II и III ступеней; 18, 19 - реактивные сопла наружного и внутреннего контуров; 20 - внутренний конус; 21 - отвод охлаждающего воздуха; 22 - задний подшипник; 24, 26 - рабочие колеса ротора II и III ступеней турбины; 25 - мас- лоотводящая туба; 27 - рабочее колесо ротора I ступени турбины; 28 - призонный болт; 29 - шлицевый вал; 31 - межвальный роликовый подшипник; 32, 33 - валы роторов турбины и компрессора НД
Газовая турбина
1 - корпус опор свободной турбины; 2 - соединительная лента; 3 - стойки; 4 - внутренний кожух; 5 - реактивное сопло; 6, 8 - половины наружного кожуха; 7 - бандажные кольца; 9 - стяжной болт; 10 - винты; 11 - шарнирное соединение половин ленты
Выходное устройство турбовального двигателя
А-А |
12 II
1 - экран; 2 - стойка; 3 - фланец; 4 - опора; 5 - болт; 6 - термоизоляционный кожух; 7 - наружный корпус; 8 - болт; 9 - кронштейн; 10 - реактивный насадок; 11 - внутренний конус; 12 - винт
Выходное устройство турбореактивного двигателя
з mm |
tjXr-^-i |
, \\vA\\\V
1 - экран; 2 - передняя часть конуса; 3, 7, 12 - фланцы; 4 - корпус; 5 - штуцер; 6 - патрубок; 8, 11, 13 - обечайки; 9 - манжета; 10 - а - ковшовое реверсивное устройство; б - отклонение газа воздухом; в - направление газа закруткой; 1 - кожух; 2, 7 - направляющие лопатки; 3 - створки в положении реверсирования; 4 - створки в положении прямой тяги; 5 - воздушное сопло; 6 - поворотные
лопатки
Виды реверсивных устройств |
Выходное устройство турбовинтового двигателя
