Земляное полотно

2.2.1 Земляное полотно должно быть прочным и устойчивым и иметь достаточные размеры для размещения балластной призмы. Минимальная ширина обочины земляного полотна для линий 1-го, 2-го и 3-го классов - 50 см, 4-го и 5-го классов - 40 см.

На подходах к большим мостам земляное полотно, независимо от класса линии, должно быть уширено дополнительно на 0,5 м в каждую сторону на протяжении 10 м от задней грани устоев, а на последующих 25 м постепенно сведено к нормальной ширине.

2.2.2 На стадии проектирования земляное полотно должно быть обследовано в соответствии с «Инструкцией по содержанию земляного полотна железнодорожного пути». Выявленные дефекты – пучины, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна должны быть устранены в соответствии с «Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути» до укладки бесстыкового пути.

Балластный слой

2.3.1 Балластный слой по виду, качеству балласта и очертанию балластной призмы должен соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.

2.3.2 На участках со скоростями 201-250 км/час преимущественно должен применяться щебень I-ой категории по ГОСТ Р54768-2011 «Щебень из плотных горных пород для балластного слоя железнодорожного пути».

Шпалы

2.4.1 На участках бесстыкового пути должны применяться железобетонные шпалы. При обосновании и согласовании с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» (далее – ЦП) разрешается применение шпал других типов, а также безбалластного основания.

2.4.2 В местах примыкания рельсовых плетей бесстыкового пути с железобетонными шпалами к участкам звеньевого пути с деревянными шпалами, к стрелочным переводам с деревянными брусьями, башмакосбрасывателям, уравнительным приборам, мостам с деревянными мостовыми брусьями железобетонные шпалы следует укладывать в соответствии со схемами, приведенными на рисунках 2.1 и 2.2.

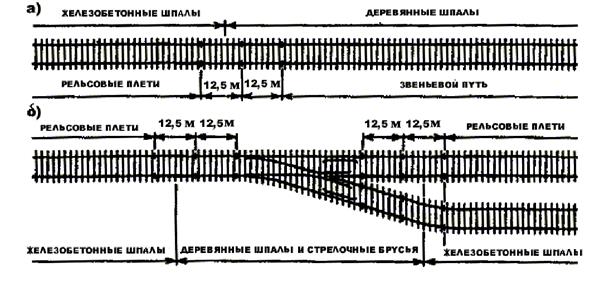

Рисунок 2.1 Схемы примыкания бесстыкового пути на железобетонных шпалах к звеньевому пути (а) и к стрелочному переводу (б)

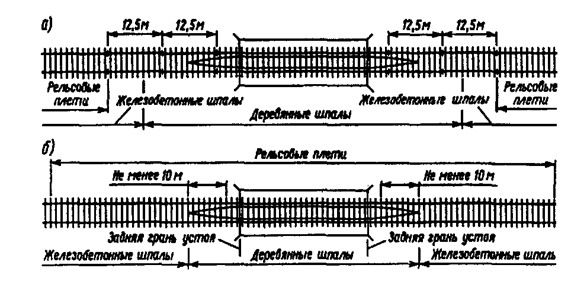

Рисунок 2.2. Схемы расположения железобетонных и деревянных шпал при примыкании рельсовых плетей к мостам (а) и при перекрытии мостов рельсовыми плетями (б)

Рельсовые плети бесстыкового пути на мостах с железобетонными плитами стыкуются с бесстыковым путем на железобетонных шпалах за его пределами, с укладкой в пределах челноков шпал с эпюрой 2000 шт./км.

Стыкование участков бесстыкового пути на железобетонных шпалах с различными типами рельсовых скреплений, а также с железобетонными мостовыми шпалами на мостах осуществляется без изменения их эпюры в зоне переходов. Аналогичным образом стыкуется бесстыковой путь на железобетонных шпалах со стрелочными переводами на железобетонных брусьях.

2.4.3 Специальные железобетонные шпалы на мостах укладываются в соответствии с требованиями раздела 2.8 настоящей Инструкции.

2.4.4 На участках бесстыкового пути укладывать деревянные шпалы вместо железобетонных для размещения на них средств контроля технического состояния подвижного состава и нагрева букс разрешается по согласованию с ЦП.
