Тормозной резистор

Тормозной резистор предназначен для рассеивания электрической энергии вырабатываемой генераторами в режиме электрического реостатного торможения.

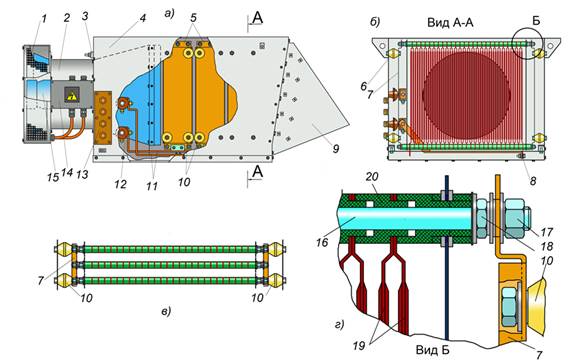

Конструкция тормозного резистора представляет собой набор малоиндуктивных резистивных элементов, помещенных в стальной корпус 4 (Рис. 17), оборудованный принудительной вентиляцией.

Тормозной резистор состоит из трёх секций 5, соединённых последовательно. Каждая секция состоит из трёх соединённых параллельно элементов. Три элемента, составляющие секцию 5, монтируются на двух вертикальных боковых крышках 7. Между крышками установлены три пары горизонтальных стержней 16 (по два на каждый элемент), закрепленных с помощью гаек 17 и 18 (рис.17 в и г).

Через изоляционные трубки и керамические вставки 20 между стержнями расположены отрезки резистивной ленты 19, соединенные сваркой в единую последовательную цепь. Конструкция элемента тормозного резистора представлена на рис. 17 г.

Для соединения элементов между собой и внешними цепями к концам элементов приварены соединительные клеммы 8. Внутренние электрические соединения выполнены шинами 11, соединенными с выводными клеммами 12. Посредством четырех изоляторов 10 боковые крышки элементов резистора крепятся внутри корпуса к его боковым стенкам.

Двигатель вентилятора размещен в цилиндрическом кожухе 2 и закрепляется фланцем на корпусе резистора. Входное сопло 1 защищено решеткой. Выход воздуха осуществляется через выходное сопло 9 на противоположном конце корпуса резистора. Сопло защищено решёткой и направляет нагретый воздух вниз.

Корпус тормозного резистора крепится на раме вагона и заземляется медным шунтом посредством болта 3.

Внешние провода подклю-чения тормозного резистора под-ведены через уплотнения на панели 13. Провода двигателя вентилятора 15 подключены в клеммной коробке 14.

Асинхронный двигатель вентилятора получает питание от БПВ.
