Задание № 4

По данным табл. 4:

1) построить стратифицированную (расслоенную) диаграмму Парето в координатах условные единицы - этапы производства;

2) определить этапы производства, которые требуют предупредительных мер в первую очередь;

3) сформулировать перечень причин, из-за которых, по вашему мнению, возникают потери на выделенных выше этапах;

4) по данным табл. 3 и табл.4 построить диаграмму причины - следствия (схему Исикавы);

5) подвести итоги аналитической работы по управлению качеством продукции на стадиях производства, отвечая на вопросы:

а) какая информация необходима для улучшения качества выпускаемой продукции?

6) какова цель корректирующих мер?

Таблица 4

Составляющие затрат на этапе производства

Этапы производства	Сумма, у. е.	Доля, %
1. Складирование		16,7%
2. Литьё		9,4%
3. Обрезка листовых заготовок		8,1%
4. Механообработка		37,2%
5. Сборка узлов		11,9%
6. Установка электроаппаратуры		5,8%
7. Окончательная сборка		6,7%
8. Остальное		4,3%
Итого:		100,0%

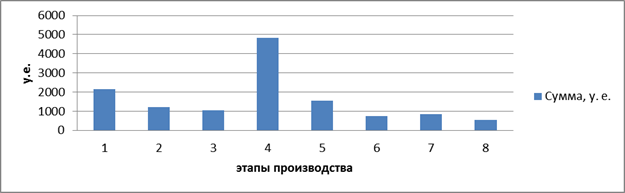

График №5

Стратифицированная диаграмма Парето

Стратифицированная диаграмма Парето наглядно показывает, что большая часть отходов образуется на этапе механообработки. Для выяснения источников затрат на этом этапе необходимо построить причинно-следственную диаграмму.

График №6

Схема Исикавы для внутренних потерь

График №7

Схема Исикавы для отходов производства

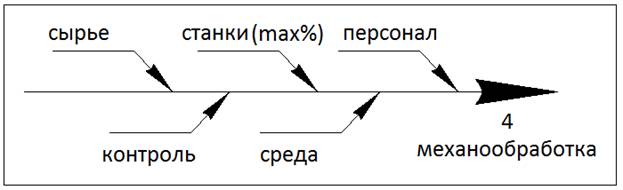

График №8

Схема Исикавы для этапа механообработки

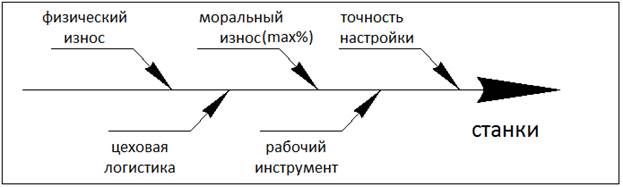

График №9

Схема Исикавы для станков

Вывод: схема Исикавы внутренних потерь показала, что максимальные потери связаны с отходами производства. Для устранения причин этого, рассматривается схема относительно отходов. Схема Исикавы отходов производства показывает, что основная причина проблемы кроется на этапе механообработки. В свою очередь, проанализировав еще две схемы Исикавы, приходим к выводу, что на этот этап производства основное влияние оказывает парк станков цеха, а на него сильный моральный износ оборудования.

В результате проделанной аналитической работы, можно сделать вывод о причинах снижения экономии - это высокий моральный износ станков. В качестве корректирующих мер, способствующих увеличению показателя экономии производства, необходимо рассмотреть варианты обновления морально изношенного парка станков или их модернизацию.
