А) передвижные; б) стационарные




Наиболее часто применяют краны с поворотной башней. У них центр тяжести находится ниже, чем у кранов с поворотным оголовком, так как большинство узлов расположено у основания крана. Благодаря этой особенности масса кранов с поворотной башней меньше, чем с неповоротной. Эти краны проще монтировать, демонтировать, транспортировать; башня при нагрузке меньше деформируется, что обеспечивает меньшую раскачку груза.

Краны с подъемной стрелой, у которых изменение вылета стрелы осуществляется ее наклоном, более просты по конструкции в сравнении с кранами, оснащенными балочной стрелой. Но это преимущество рождает и недостатки, основными из которых следует считать следующие. Наименьший вылет стрелы у таких кранов составляет 30 % от наибольшего (вертикально стрелу поднять невозможно), поэтому нельзя или сложно полностью использовать подкрановое пространство, особенно на коротких подкрановых рельсах. Шарнирное закрепление стрелы затрудняет точность наводки груза (монтируемого элемента), так как при подъеме или опускании стрелы груз перемещается как в вертикальном, так и в горизонтальном направлениях.

В кранах с балочной стрелой (См. рис.2.6) перемещение груза требует меньшей энергии, наводка груза проще, подкрановое пространство используется лучше, но маневренность таких кранов и масса больше, чем у кранов с подъемной стрелой вследствие большей сложности конструкции.

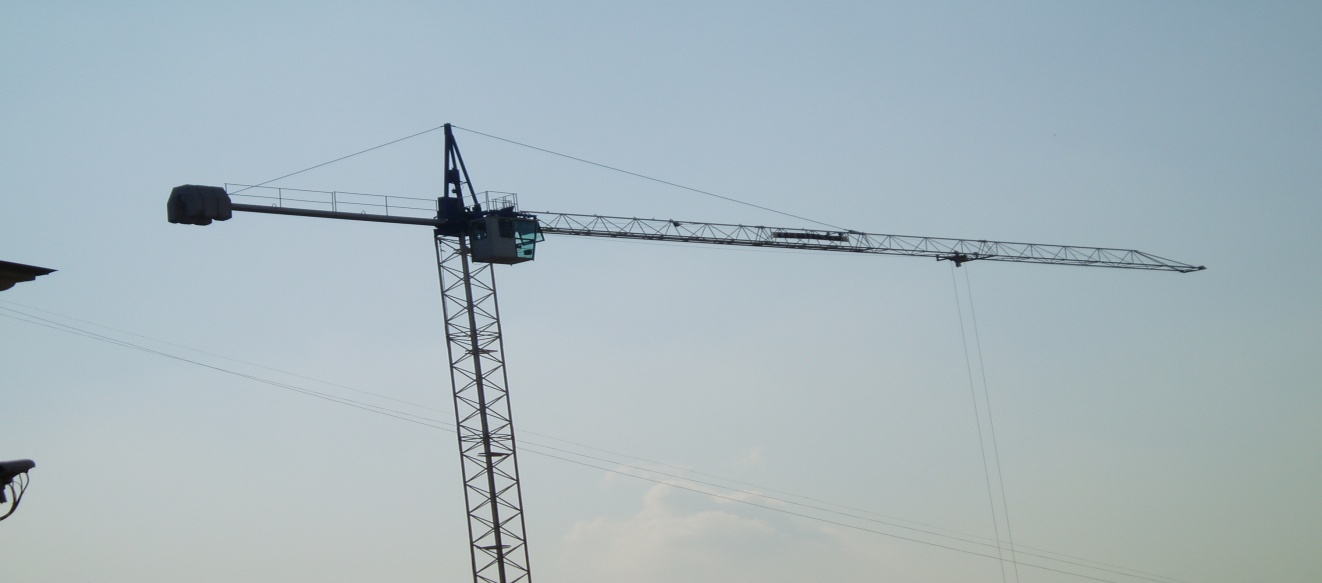

Рис. 2.6. Башенный кран “Liebcher” с балочной стрелой

Передвижные башенные краны различают по типу ходового оборудования – рельсовые, автомобильные, пневмоколесные, гусеничные. Преимущественное применение получили башенные краны, передвигающиеся по рельсовым подкрановым путям. Такие краны просты в эксплуатации и обеспечивают высокую безопасность работы.

Основными элементами башенного крана являются: башня, стрела, опорная рама, на которой закреплена башня – либо непосредственно (если башня неповоротная), либо через опорно-поворотное устройство (если башня поворотная). В верхней части башни монтируется поворотный или неповоротный оголовок. Для создания удерживающего от опрокидывания крана момента на башенных кранах устанавливается противовес – либо на опорно-поворотном устройстве (для кранов с поворотной башней), либо на консоли (для кранов с поворотными оголовками).

Основными характеристиками башенного крана служат вылет стрелы, высота подъема крюка, и грузоподъемность.

Грузоподъемность передвижных башенных кранов для гражданского строительства составляет 3-8 т, приставных – до 12,5 т, в промышленном строительстве применяются башенные краны с грузоподъемностью 20 т и более. Вылет стрелы в гражданском строительстве – до 25 м, в промышленном – до 50 м. Высота подъема крюка 30-50 м для гражданского строительства, 58-80 м – для промышленного. Приставные краны выпускают с высотой подъема крюка до 160 м.

2.5.1.3. Краны ”нулевики”

Как и башенные краны, они перемещаются по подкрановым путям, но отличаются от последних отсутствием башни. Выпускают краны ”нулевики” грузоподъемностью от 4,5 до 30 т, с вылетом стрелы до 20 м и высотой подъема крюка до 16 м. Краны такого вида в основном предназначены для ведения работ ниже нулевой отметки, поэтому дополнительной характеристикой такого крана является максимальная глубина опускания груза относительно уровня стоянки крана.
