Для монтажа тяжелого оборудования, при возведении протяженных монолитных сооружений, при производстве железобетонных изделий в полигонных условиях широко применяются козловые краны грузоподъемностью от 1 до 500 т, пролетом 10-50 м и консолями 4-10 м. Высота козловых кранов достигает 30 м. Кран состоит (рис. 2.11) из мостовой балки (фермы) (1), которая опирается на две опоры (2), установленные на ходовые рельсовые тележки (3). По мостовой балке передвигается грузовая тележка (4). Балка может быть с консолями. На некоторых моделях козловых кранов можно увеличивать пролет с помощью вставок в мостовую балку, но при этом снижается грузоподъемность. Обычно такие краны управляются из кабины (5), но есть и краны, управляемые с земли.

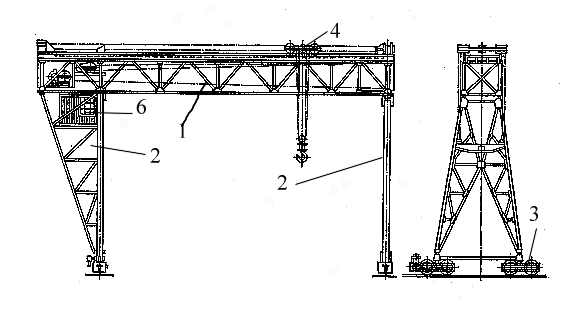

Рис. 2.11. Козловой кран:
1 – мостовая балка, 2 – опора, 3 – ходовая рельсовая тележка,
4 – грузовая тележка, 5 – кабина
