Покрытия павильонов, киосков и других мелких сооружений часто делают из стеклопластика, выпускаемого в виде волнистых бесцветных и окрашенных в различные цвета листов.
Волнистый стеклопластик настилают аналогично асбестоцементным листам по обрешетке из деревянных брусков или специальных прокатных деталей. Листы стеклопластика укладывают со срезкой углов и крепят к обрешетке шурупами с мягкой шайбой, с нахлесткой 120 мм вдоль ската.
Для покрытия сооружений с большими пролетами часто используют светопрозрачные плоские и фигурные плиты и панели из акрилового стекла или сотового ячеистого поликарбоната. Толщина плит и панелей 4-40 мм, размер 1,0-2,1х3,0-12,0 м.
Светопрозрачный поликарбонат легче стекла в 10-15 раз, а по ударной прочности превосходит его в сотни раз, что позволяет использовать этот материал без защитных приспособлений, предусматриваемых на случай актов агрессии и вандализма.
Монтаж светопрозрачных плит и панелей может осуществляться без использования кранов. Для их закрепления чаще всего применяют алюминиевые профили с резиновыми и неопреновыми уплотнителями. В результате низкая собственная масса покрытий из светопрозрачного пластика значительно снижает нагрузки на каркас и фундаменты, уменьшает их массу, расход материалов и трудоемкость установки, а отсутствие клеевых и сварных швов обеспечивает надежность всей системы.
Акриловое стекло и сотовый поликарбонат применяют при перекрытии рынков, торговых комплексов, спортивных сооружений, вокзалов и перронов железнодорожных станций, выставочных павильонов, зимних садов и промышленных теплиц.
При монтаже конструкций из сотового поликарбоната соблюдают следующие правила:
панели при укладке должны ориентироваться таки образом, чтобы образующийся внутри них конденсат мог стекать по каналам и выводиться наружу. Уклон кровли должен быть не менее 5°;
при установке панелей на опорные площадки следует учитывать температурное расширение материала – около 4 мм/пог. м;
на наружные поверхности панелей следует в обязательном порядке напылять УФ-слой;
после установки и закрепления панелей их торцы, во избежание загрязнения, должны закрываться самоклеящей лентой.
Светопропускающие стены устраивают из стеклоблоков или профильных панелей. Из блоков чаще всего выкладывают перегородки и проемы лестничных клеток жилых домов. Панели из стеклопрофилита обычно используют в качестве ограждающих конструкций общественных зданий, транспортных остановок и т. п.
Кладку самонесущих стен и перегородок из стеклоблоков ведут вручную, как каменную кладке, но без перевязки швов (рис. 12.1). Кладку выполняют на цементно-песчаном или полимерцементном растворе, используя технологию устройство фахверковых стен из мелких блоков – в распор со стенами или в обвязке. Иногда для закрепления блоков используют резиновые прокладки.

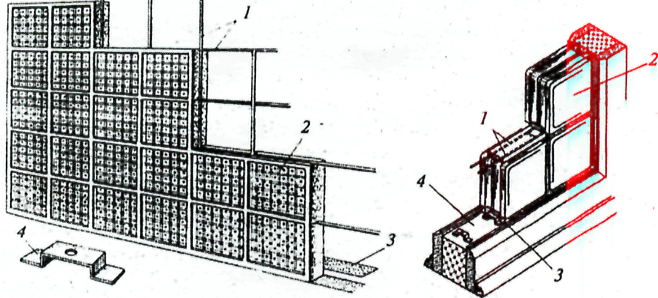

Рис. 12.1. Остекление на стеклоблоков:
1—арматурный стержень; 2 — стеклянные блоки; 3 — цементный раствор;
4 — крепежная скоба
В швы кладки укладывают по 1-2 арматурных прута диаметром 5-6 мм. В местах примыканий к обвязке для восприятия температурных деформаций устраивают деформационные швы. Во избежание растрескивания протяженность кладки из стеклоблоков не должна превышать 6 м, а площадь стены – 15 кв. м. При возведении стен больших размеров кладку членят дополнительной обвязкой на отдельные участки.
Профильные стеклопанели устанавливают вручную или краном. Торцы и стыки между элементами уплотняют эластичными уплотняющими прокладками. При крановой установке для повышения качества работ и производительности труда перед монтажом элементы стеклопрофилита собирают на стендах в пакеты по5-6 штук.
После выверки и закрепления панелей сжимами и фиксаторами с помощью шприцевания производят герметизацию швов бутафольной пастой. В последнее время предпочтение чаще отдается силиконовым герметикам с кислотной вулканизацией.
Витрины и витражи заполняют крупноразмерными стеклами в металлических переплетах. Предварительно раскроенные стекла с надетыми прокладками транспортируют в вертикальном положении к месту установки и монтируют с помощью подъемников, кранов или специальных машин, используя вакуум-присоски.
Остекление переплетов в здании выполняют до начала малярных и обойных работ. На объект стекло должно поступать раскроенным в мастерских. При небольших объемах работ стекло можно нарезать на месте остекления. Целесообразно оконные блоки жилых и гражданских зданий стеклить на деревообрабатывающих комбинатах и в готовом виде доставлять на строительную площадку. Это сокращает трудозатраты и продолжительность стекольных работ в построечных условиях и повышает качество остекления.
Фальцы переплетов перед остеклением очищают, просушивают и олифят. Они должны перекрываться стеклом на три четверти их ширины. Зазор между кромкой стекла и бортом фальца должен быть не менее 2 мм. Закрепление стекол в деревянных переплетах может быть выполнено двумя вариантами (рис. 12.2):
· на двойной замазке;
· штапиками по замазке или герметику.

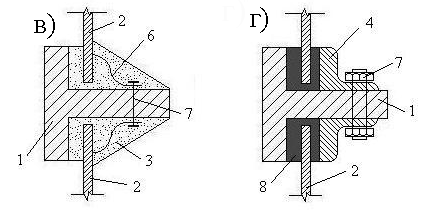

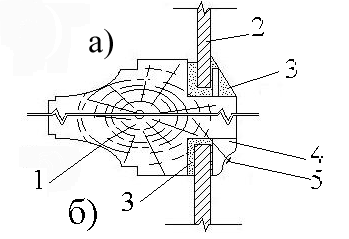

Рис. 12.2. Крепление стекол в переплетах: а – в деревянных на двойной замазке;
б – то же штапиками по замазке; в – в металлических клямерами; г – то же металлическими штапиками на винтах
