Применение


Диоды ELF PIXEL SM-control, IP 65предназначены для:

Ø создания светодинамических эффектов (рекламные конструкции, светодинамические панно);

Ø дизайнерского оформления интерьеров;

Ø внутреннего и внешнего оформления ночных клубов, ресторанов, кафе, мест отдыха;

Ø праздничного оформления зданий и элементов ландшафта;

Спецификация

Количество светодиодов 1 DIP RGB
Напряжение питания 5±0.5 В
Потребляемая мощность (1 диода) 0,3 Вт max
Угол рассеивания светового потока 120º
Габаритные размеры, мм 40х13 мм
Диаметр отверстия для крепления 12.3 мм
Степень защиты от твёрдых частиц и влаги IP 65
Температура эксплуатации -40 ºC +50 ºC
Количество диодов в цепи
Расстояние между диодами в цепи 85 мм
Вес светодиода 7 гр (±10%)

Процесс создания сценария (программы управления) делится на несколько этапов:

- расчёт/расстановка необходимого количества светодиодов (CorelDraw);

- прокладка линии коммутации (AutoCAD);

- создание и наложение анимационного эффекта или их группы, создание сценария управления (LedEdit);

- экспорт сценария на карту памяти (LedEdit).




Расчёт необходимого количества светодиодов.

Для того чтобы приступить к расчёту требуемого количества светодиодов, необходимо загрузить (создать) макет вывески в программу CorelDRAW (версия программы – X4 или более поздняя). Масштаб макета – 1:1.

Для удобства в расчётах количества светодиодов, компанией производителем создан шаблон (макрос), который предназначен для автоматической расстановки отверстий имитирующих светодиоды с заданными параметрами.

Данный шаблон входит в комплект поставки (CD-диск). Данный макрос, входящий в комплект поставки является платной программой с тестовым/пробным периодом, по окончании которого необходимо приобрести ключ продукта у компании производителя данного ПО (www.corelvba.com).

Для открытия интерфейса управления параметрами автоматической расстановки необходимо:

- войти в меню «Инструменты» (Tools);

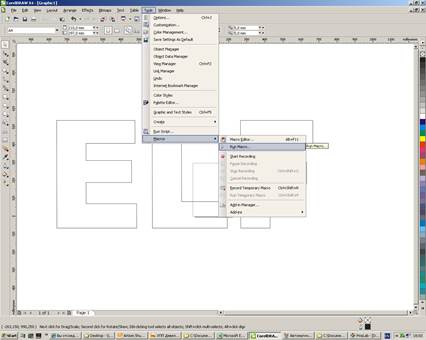

- выбрать строку «Шаблон» (Macros), далее «Запустить Макрос» (Run Macros), (Рисунок 1);

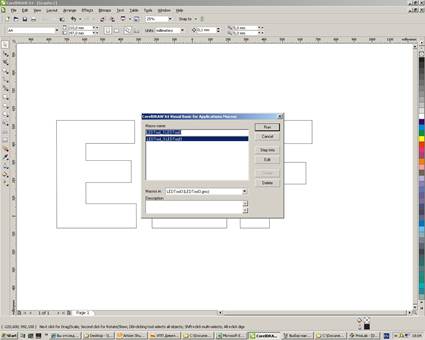

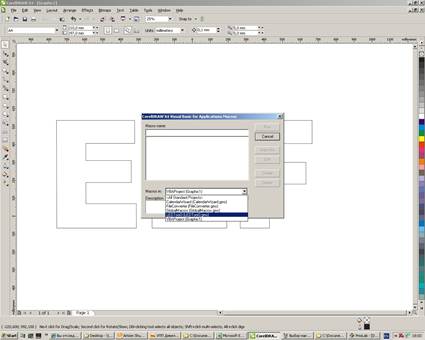

- в появившемся окне необходимо выбрать расположение/название Шаблона – LEDToll3 (LEDToll3.gms), далее «Выполнить» (Run), (Рисунок 2 - 3).

Рисунок 1

Рисунок 2

Рисунок 3

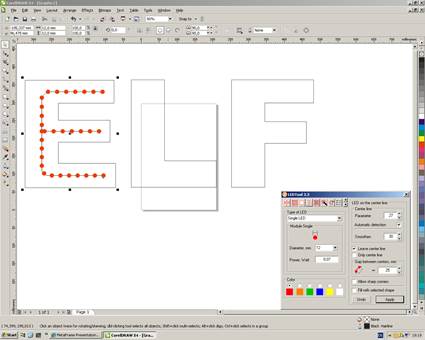

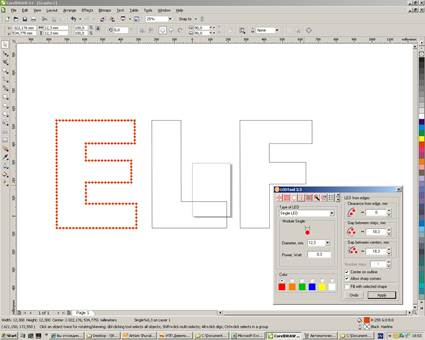

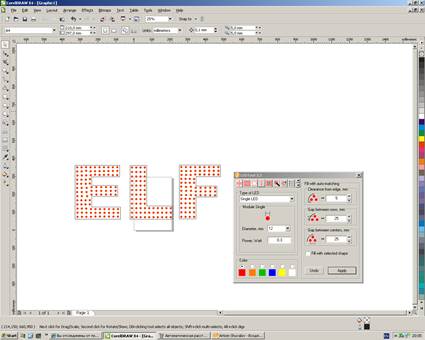

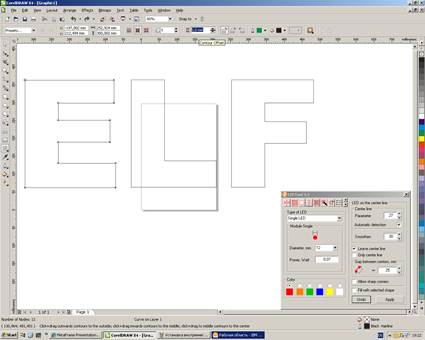

На Рисунках 4 - 6 Вы можете ознакомиться с интерфейсом управления программой (макросом). Программа имеет широкий выбор возможностей по автоматической расстановке светодиодов (по контуру фигуры, по центру фигуры, автозаполнение и т.д.).

Для автоматической раскладки светодиодов требуемым способом необходимо выбрать вкладку, соответствующую типу расстановки диодов и заполнить соответствующие окна (параметры расстановки светодиодов):



- диаметр светодиода (в зависимости от обрабатываемого материала);

- расстояние от внешнего края фигуры;

- расстояние между горизонтальными и вертикальными линиями светодиодов;

После введения всех необходимых параметров, для выполнения расстановки светодиодов, необходимо нажать на кнопку «Apply», для отмены – «Undo».

Рисунок 4

Рисунок 5

Рисунок 6

В некоторых случаях, после выполнения программой автоматической раскладки, необходимо вручную скорректировать положение некоторых светодиодов. Для помощи пользователю в корректировании положения отдельных групп светодиодов введены «горячие клавиши»:

- «Shift» + «A» - автоматическая расстановка в пределах выделения, по вертикали;

- «Shift» + «B» -автоматическая расстановка в пределах выделения, по вертикали.

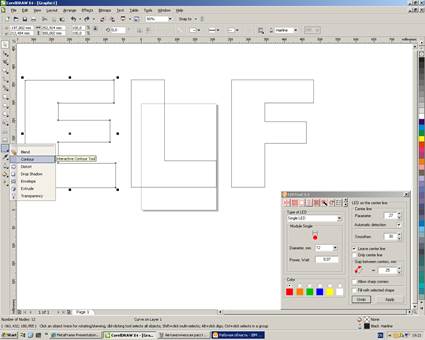

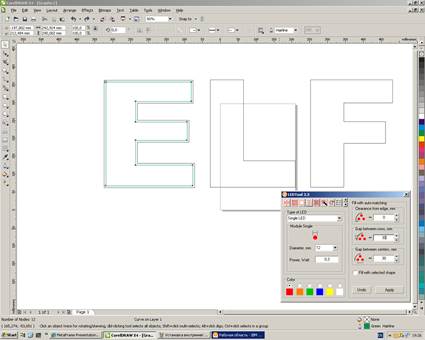

В случае некорректной работы алгоритма расстановки светодиодов, можно использовать возможность наложения внутреннего контура на макет вывески. Подобные ситуации могут произойти при минимальных требуемых расстояниях (1-3 мм) от внешнего контура макета. При наложении внутреннего контура на макет вывески, в соответствующем окне интерфейса программы автоматической расстановки необходимо задать нулевое значение («0»). Рисунки 7 - 9

Рисунок 7

Рисунок 8

Рисунок 9

По завершении корректирования (расстановки) диодов, для дальнейшей работы над проектом вывески в программе AutoCAD, необходимо экспортировать файл с макетом в формате .DXF (AutoCAD). Для этого нужно выбрать/создать папку, в которую планируете сохранить макет и задать имя файла. На Рисунках 10 - 13 приведена пошаговая инструкция по экспорту макета вывески в требуемый формат.
