Разработка коммутационной схемы


На данном этапе работы над макетом вывески происходит прокладка линий связи от источника сигнала управления (контроллера) к светодиодам. Именно на этом этапе присваиваются адреса диодам для дальнейшего создания/наложения светодинамических эффектов.

Для начала работы по раскладке коммутационных линий, откройте требуемый файл в формате .DXF, обработанный Вами ранее в программе CorelDraw.

Убедитесь в том, что объекты, обозначающие диоды (отверстия под диоды), являются окружностью. Для этого выделите объект и, нажав правую кнопку мыши, выберите вкладку Настройки (Properties). В открывшемся окне можно ознакомиться с типом объекта и его характеристиками. Тип объекта должен быть – «Circle» (круг) или «Ellipse» (эллипс) и соответствовать размерам (радиус/диаметр, радиус/радиус), заложенным Вами в программе CorelDraw.

!!! Если выполненный Вами макет экспортируется с объектами (отверстия по диоды) отличными от «Circle» или«Ellipse», необходимо вернуться к этапу автоматической раскладки светодиодов и, с минимальными изменениями и корректировками, выполнить процедуру расстановки диодов заново!!!

!!! Процедуру автоматической раскладки светодиодов в программе CorelDraw можно пропустить, выполнив расстановку диодов в программе AutoCAD вручную!!!

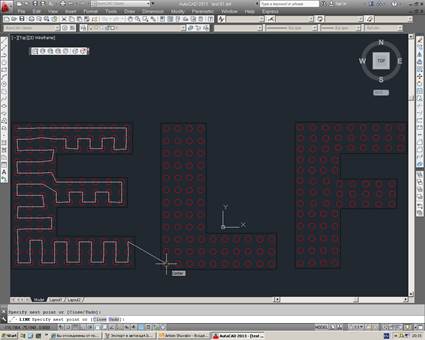

После успешного импорта файла нажмите «горячую клавишу» «L»(Line), либо выберите обозначение Линии в левой вертикальной панели инструментов, после чего можно приступить к раскладке коммутационной линии (Рисунок 14 - 16).

Рисунок 14

Рисунок 15

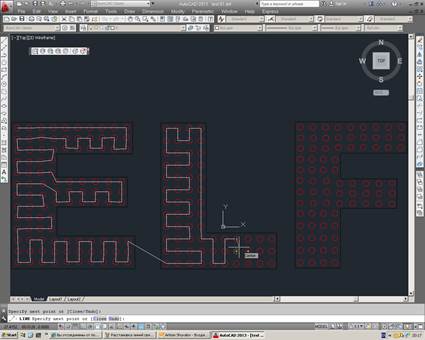

Прокладка линии связи должна производиться слева на право с последовательным поочерёдным непрерывным участием каждого светодиода (по центру каждого диода).

!!! При прокладывании линии коммутации не допускайте пропусков, как отдельных светодиодов, так и их групп, в дальнейшем, данные диоды будут исключены из программы управления и, работать не будут!!!

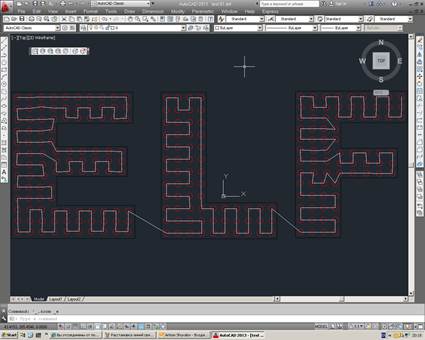

Необходимо учитывать максимальную длину провода между светодиодами и избегать ситуаций с перекрестным размещением диодов или прерывания линии, линия должна быть непрерывна от первого до последнего светодиода (Рисунок 16). Также, при прокладке линии, избегайте «сложных фигур» – это сократит трудозатраты при монтаже и коммутации светодиодов.

Рисунок 16

По завершении раскладки коммутационной линии необходимо задать точку подачи управляющего сигнала. Для этого необходимо (Рисунки 16, 17):

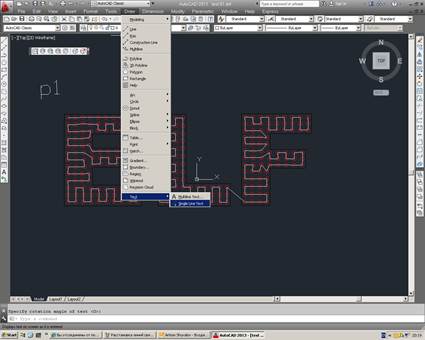

- зайти во вкладку «Draw» в верхней панели инструментов, выбрать «Text»,далее- «Single line text»;

- добавить точку подачи сигнала «P1»(point 1….3…n)рядом с первым элементом в коммутационной линии;

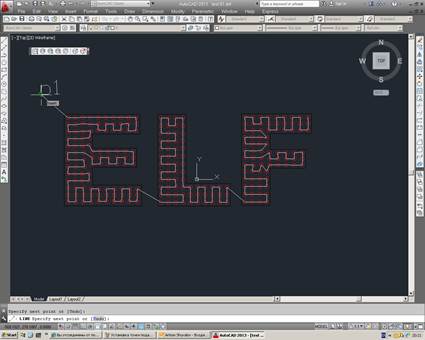

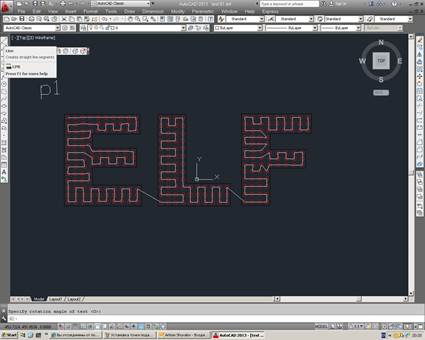

-нажмите «горячую клавишу» «L», либо выберите обозначение Линии в левой вертикальной панели инструментов (Рисунок 18) и соедините точку ввода сигнала (первый светодиод в линии) с точкой подачи сигнала «P1» (Рисунок 19).



!!! Обязательно использовать именно обозначение «P1, P2, P3» в латинской раскладке, регистр значения не имеет!!!

Количество точек ввода сигнала (Р1, Р…, Р8) зависит от точного количества предполагаемых к использованию светодиодов. В зависимости от их количества выбираем контроллер:

- до 2048 светодиодов – Т-1000S (SM16716), (один канал на 2048 диодов)

- до 8192 светодиодов – Т-8000С (SM16716), (восемь каналов по 1024 диодов)

- до 300 000 светодиодов – Т-300К (SM16716), (восемь каналов)

Например, исходя из технического задания и расчёта количества диодов в программе CorelDraw, для управления 2 889 светодиодами необходимо использовать контроллер светодиодный Т-8000С. После раскладки коммутационной линии в программе AutoCAD, необходимо задать три точки подачи сигнала:

- Р1 – для 1024 диодов;

- P2 – для следующих 1024 диодов;

- Р3 – для оставшихся 841 светодиодов.

*** Линия коммутации, в данном случае, прерывается в конце каждой группы диодов, перед следующей точкой подачи сигнала***

Рисунок 17

Рисунок 18

Рисунок 19

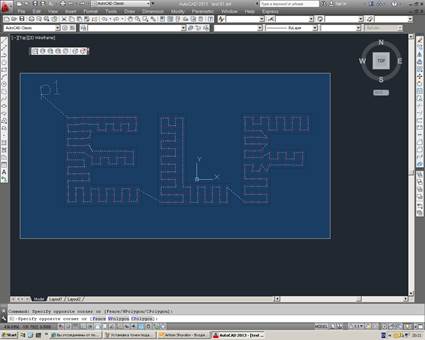

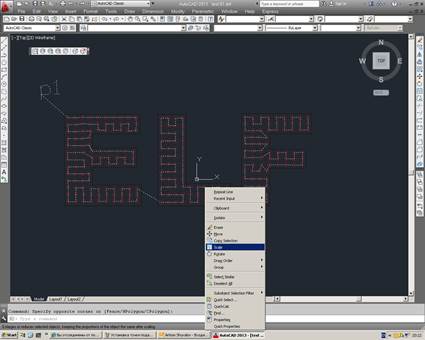

Для дальнейшей работы над макетом вывески, с проложенной линией коммутации и заданной точкой подачи сигнала, необходимо уменьшить размер (масштаб) макета. Для того необходимо выделить макет с точкой подачи сигнала (Рисунок 20) и, нажав правую кнопку мыши на любом сегменте выделенного диапазона, в открывшейся вкладке, выбрать «Scale»(Рисунок 21).



Рисунок 20

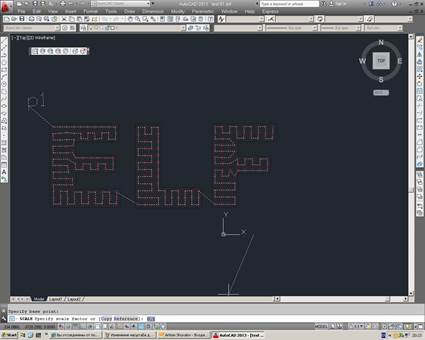

Затем, не нажимая на рабочее поле программы, переводим курсор в нижнюю панель инструментов, командную строку программы «Scale Specify scale factor or [Copy Reference] :» вводим значение «0.1», далее «Enter»(Рисунок 22). Тем самым мы уменьшаем масштаб (размер) макета вывески в 10 раз (Рисунок 23). Это необходимо для удобной работы в программе по наложению светодинамических эффектов LedEdit.

Рисунок 21

Рисунок 22

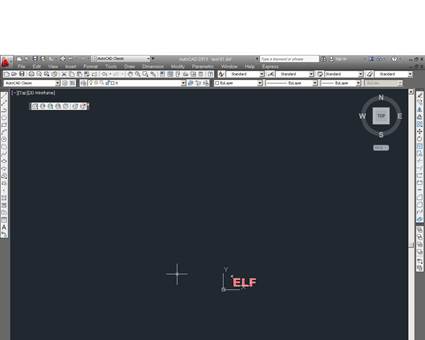

Рисунок 23

После изменения масштаба обработанного макета вывески, необходимо проверить диаметр светодиодов (объектов). Для этого необходимо выделить любой из светодиодов и, нажав на нём правой кнопкой мыши, выбрать «Properties» Настройки. Значение диаметра объекта не должно превышать 2,0 мм.

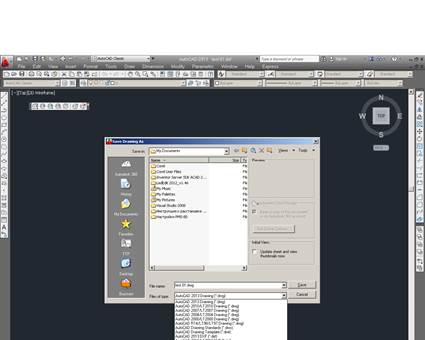

Экспортируем обработанный макет вывески для дальнейшей обработки в программе LedEdit. Для этого во вкладке «File» выбираем «Save Drawing As». Выбираем место сохранения, в поле «File name» вводим имя проекта. Обязательным условием является экспорт файла в формате .DWGили .DXF, как показано на Рисунке 24.

Рисунок 24
