Лабораторная работа №14

Определение входных и выходных характеристик транзистора.

Цель работы: Научиться исследовать входные и выходные характеристики транзистора, включенного по схеме с общим эмиттером.

Оборудование: Вольтметр М 2003 0,5 В 1 шт.

Вольтметр Ц 4324 30 В 1 шт.

Миллиамперметр М 24100 5 – 50 1 шт.

Миллиамперметр М 24100 1 шт.

Съемный блок ”Триод-транзистор”

Внеклассная работа

Повторите тему «Биполярный транзистор» по учебнику И.А.Данилов, П.М.Иванов. «Общая электротехника с основами электроники» §14.7

Краткие сведения о характеристиках и параметрах

биполярного транзистора, включенного по схеме с общим эммитером.

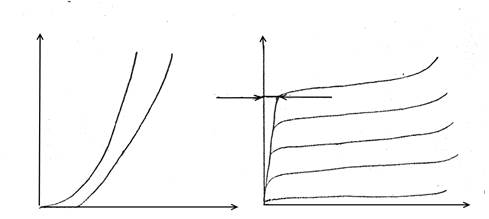

Входная характеристика - это зависимость тока базы от напряжения база-эммитер, т.е. Iб2(Uкэ) при Iб= const.

Uбэ,мВ
Uкэ
Iб4
Iб=0
Iб2
Iб3
Iб1
Iк,мкА
Uкэ<1В
Uкэ=-5В
Uкэ=0
Iб,мкА

Входная статистическая Выходная статистическая

характеристика характеристика

По этим характеристикам можно определить параметры транзистора. Обычно при расчетах используют h – параметры, которые связывают электрические величины Iб, Uбэ, Ik, Uкэ.

В приделах линейной части характеристик для абсолютных величин приращений справедливы выражения: ∆Uбэ=h11∆Iб+h12∆Uкэ

∆Uк=h21∆Iб+h22∆Uкэ

где h- параметры можно определить по семействам входных и выходных характеристик:

h11=∆Uбэ/∆Iб при Uкэ=const (∆Uкэ=0)

h12=∆Uбэ/∆Uкэ при Iб =const (∆Iб=0)

h21= ∆Iк/∆Iб при Uкэ=const (∆Uкэ=0)

h22= ∆Iк/∆Uкэ при =const (∆Iб=0)

h – параметры определяются в рабочей точке по семейству соответствующих характеристик.

Параметры:

h11 – имеет размерность сопротивления, представляет собой входное сопротивление при постоянном напряжении на коллекторе.

h12 – определяет внутреннюю обратную связь. Его величина очень мала и в большинстве случаев не принимается во внимание при расчетах схем.

h21 – безразмерная величина, характеризующая усилительные свойства транзистора по току при постоянном напряжении на коллекторе.

h22 – имеет размерность проводимости и характеризует выходную проводимость транзистора при постоянном токе базы.
