Генератор


1. Крышка генератора со стороны контактных колец; 2. Выпрямительный блок; 3. Болт крепления выпрямительного блока и фазных выводов обмотки статора; 4,5 Контактные кольца; 6. Задний шариковый подшипник вала ротора; 7. Конденсатор для уменьшения уровня радиопомех; 8. Вал ротора; 9. Щетка, соединенная с выводом ''ш" регулятора напряжения; 10. Плюсовой клеммовый болт (вывод "30"); 11. Штекер центрального вывода обмотки статора; 12. Кожух регулятора напряжения и щеткодержателя; 13. Регулятор напряжения; 14. Щеткодержатель; 15. Щетка, соединенная с выводом "В" регулятора напряжения; 16. Шпилька для крепления планки натяжного устройства; 17. Крыльчатка шкива; 18. Передний клювообразный полюсный наконечник ротора; 19. Шкив привода генератора; 20. Гайка крепления шкива; 21. Дистанционное кольцо; 22. Передний шариковый подшипник вала ротора; 23. Крышка генератора со стороны привода; 24. Каркас обмотки ротора; 25. Обмотка ротора; 26. Изоляция паза статора; 27. Статор; 28. Клин проводов статора; 29. Обмотка статора; 30. Задний клювообразный полюсный наконечник ротора; 31. Стяжной болт генератора; 32. Буферная втулка; 33. Втулка; 34. Диод выпрямителя с обратной полярностью ("отрицательный"); 35. Изолирующая пластина; 36. Фазный вывод обмотки статора; 37. Диод выпрямителя с нормальной полярностью ("положительный’’); 38. Держатель положи тельных диодов; 39. Изоляционные втулки; 40. Провод центрального вывода обмотки статора; 41. Держатель отрицательных диодов; 42. Аккумуляторная батарея; 43. Генератор; 44. Монтажный блок; 45. Реле контрольной лампы заряда аккумуляторной батарейке; 46. Вольтметр; 47. Выключатель зажигания; 48. Комбинация приборов с контрольной лампой заряда аккумуляторной батареи.

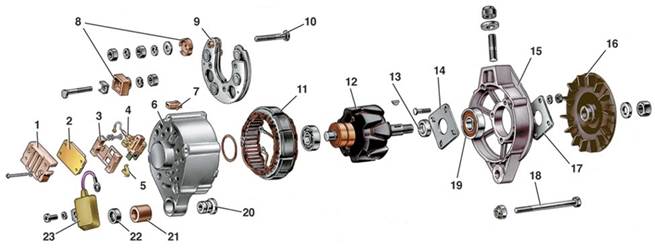

Детали генератора Г-222:

1 – кожух; 2 – регулятор напряжения; 3 – основание; 4 – щеткодержатель со щетками; 5 – вывод «15» генератора (вывод «Б» регулятора напряжения); 6 – крышка генератора со стороны контактных колец; 7 – колодка штекера центрального вывода обмотки статора; 8 – изолирующие втулки; 9 – выпрямительный блок; 10 – контактный болт; 11 – статор; 12 – ротор; 13 – дистанционная втулка; 14 – внутренняя шайба крепления подшипника; 15 – крышка со стороны привода; 16 – шкив; 17 – наружная шайба крепления подшипника; 18 – стяжной болт; 19 – передний шариковый подшипник ротора; 20 – втулка; 21 – буферная втулка; 22 – поджимная втулка; 23 – конденсатор
