Конструкция статора

Статор генератора представляет, собой пакет пластин электротехнической стали. К нему с помощью стяжных болтов крепятся боковые крышки, которые вмести, со статором образуют корпус генератора.

Статор генератора

1 - сердечник, 2 - обмотка, 3 - пазовый клин, 4 - паз, 5 - вывод для соединения с выпрямителем

Конструкция ротора.

Ротор состоит из двенадцати клювообразных полюсов, укреплённых на валу, и обмотки возбуждения, размещённый внутри полюсов на остальной втулке, которая в свою очередь, напресованна на шлицах вала.

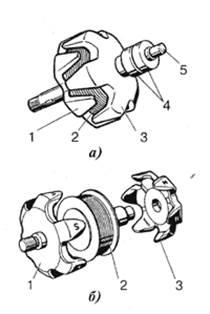

Ротор автомобильного генератора:

а - в сборе; б - полюсная система в разобранном виде; 1,3- полюсные половины; 2 - обмотка возбуждения; 4 - контактные кольца; 5 - вал
