СПЕКТРОМЕТР УМ - 2

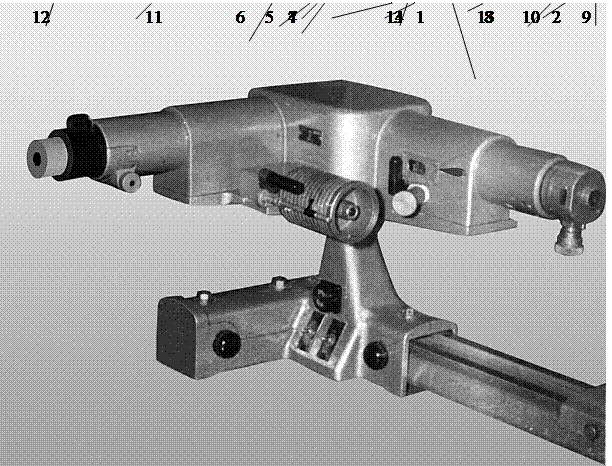

Станина 1 спектрометра установлена на рельсе 2, на котором крепятся также другие устройства установки (рис. 10). На призменном столике 3 закреплены призмы, которые с помощью поворотного механизма могут поворачиваться относительно направления падающего луча света. На барабане 4 поворотного механизма нанесены относительные деления - градусы. Отсчет градусов производится против риски визирного устройства 5, скользящего по спиральной канавке. Во время работы шкала и визирное устройство освещаются лампочкой 6, которая включается с помощью тумблера 7. Свет от исследуемого источника света попадает на призмы через коллиматор 8. Коллиматор имеет входную щель 9, ширина раскрытия которой от 0 до 4 мм устанавливается с помощью ручки 10.







(Примечание. Щель коллиматора настроена, ручку 10 без крайней необходимости не крутить!). Луч света, пройдя диспергирующие призмы, попадает в объектив зрительной трубы 11 спектрометра, который собирает их в плоскости окуляра 12, через который происходит наблюдение спектральных линий. В фокальной плоскости окуляра зрительной трубы установлен указатель, освещаемой лампочкой. Луч света, проходящий через коллиматор 8, может быть перекрыт заслонкой 13, которая в рабочем положении должна быть открыта.
