Электродинамическая система

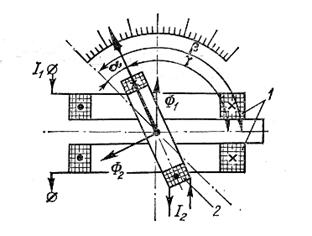

Рис. 3.Электродинамическая система

Принцип действия приборов этой системы заключается во взаимодействии магнитных полей токов, проходящих по двум обмоткам, одна из которых неподвижна, а другая может вращаться (рис. 3). Обмотка неподвижной катушки называется токовой, имеет мало витков и включается в цепь последовательно. Обмотка подвижной катушки имеет много витков, включается цепь параллельно и называется обмоткой напряжения.

Подвижная катушка поворачивается на угол α, пропорциональный произведению токов в каждой катушке, т.е. вращающий момент пропорционален квадрату общего тока, протекающего через прибор.

.

(9)

Направление тока в обмотках может изменяться лишь одновременно. Поэтому независимо от направления тока подвижная катушка, а значит и стрелка поворачивается в одну сторону. Электродинамические приборы в основном изготавливаются как переносные приборы классов точности: 0,1; 0,2; 0,5 для измерений тока, напряжения и мощности в цепях постоянного и переменного токов, например, (амперметры, вольтметры, ваттметры).

Достоинства: приборы имеют высокую точность и чувствительность.

Недостатки: высокая стоимость, влияние на показания внешних магнитных полей, малая устойчивость к перегрузкам.

При проведении электрических измерений могут быть также использованы приборы других систем: ферродинамической, тепловой, электростатической, индукционной.
