Перед установкой в компьютер новой системной платы необходимо смонтировать на ней процессор и модули памяти. Большинство современных плат имеют перемычки, определяющие быстродействие процессора и его рабочее напряжение. Если их неправильно установить, система может не работать вообще или работать неустойчиво, а может даже повредить процессор. Поэтому при любых сомнениях относительно установки перемычек лучше сразу обратиться к документации.
Современные процессоры нуждаются в отведении тепла. Чтобы установить на системную плату процессор и теплоотводное устройство, выполните ряд действий.
1. Вытащите новую плату из антистатического пакета, в который она упакована, и положите ее сверху на пакет или на антистатический коврик, если он у вас есть.
2. Установите процессор. Последовательность действий при выполнении этой процедуры зависит от типа разъема процессора – Socket или Slot.
Для разъемов типа Socket найдите на процессоре контакт 1: обычно один из углов микросхемы слегка скошен или помечен точкой, возле него и находится этот контакт. Затем найдите контакт 1 в ZIF-гнезде для процессора, находящемся на системной плате. Теперь нужно поднять рычаг и поместить микросхему в разъем, совместив контактные выводы с соответствующими отверстиями. Если процессор в разъем не входит, проверьте, правильно ли он ориентирован и совпадают ли контакты.
|
|
|
 |
Когда процессор войдет как следует, опустите зажимающий рычаг, чтобы зафиксировать микросхему в гнезде (рис. 22.5). Если теплоотвод не был закреплен на процессоре сразу, то теперь самое время его установить.

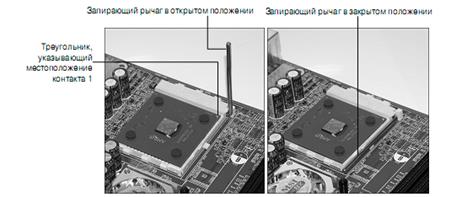

Запирающий рычаг в закрытом положении
Треугольник, указывающий местоположение контакта 1
Запирающий рычаг в открытом положении
Рис. 22.5. В опущенном положении рычаг удерживает процессор, установленный в гнездо ZIF. Срезанный угол процессора указывает местоположение контакта 1
Для разъемов типа Slot необходимо установить универсальный крепежный механизм, который состоит из стоек крепления процессора и механизма поддержки теплоотводящего элемента. Большинство процессоров для разъема типа Slot поставляются с установленным теплоотводящим элементом – активным или пассивным.
 |
Перед установкой процессора в разъем системной платы необходимо смонтировать универсальный крепежный механизм (рис. 22.6). Для этого по обеим сторонам разъема процессора на системной плате установите крепежные стойки. По направляющим этих стоек процессор будет устанавливаться в разъем. Не забудьте перед установкой процессора закрепить на системной плате механизм крепления теплоотводящего элемента и подключить разъем питания вентилятора.
|
|
|
1 - направляющие
2 - впрессованный крепеж
3 - верхняя часть крепежа
4 – 242-контактный разъем (Slot&1)
Рис. 22.6. Универсальный крепежный механизм процессора
 |

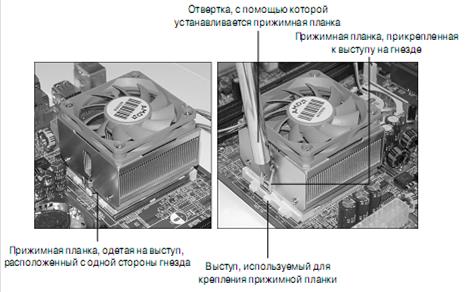

Отвертка, с помощью которой устанавливается прижимная планка
Прижимная планка, прикрепленная к выступу на гнезде
Выступ, используемый для крепления прижимной планки
Прижимная планка, одетая на выступ, расположенный с одной стороны гнезда
 |
Рис. 22.7. Установка радиатора на процессор “гнездового” типа. В этой конструкции используется пружинная прижимная планка, поэтому ее следует устанавливать в заданное положение с помощью отвертки или другого подобного инструмента, которым можно надавить на планку и зацепить ею нужный выступ

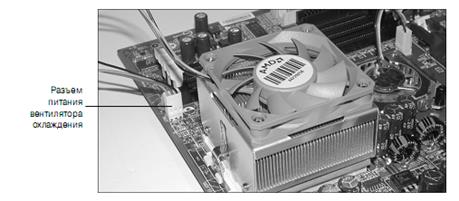

Разъем питания вентилятора охлаждения
Рис. 22.8. Подключение силового разъема вентилятора к системной плате
3. Прочитайте в документации производителя платы, как правильно установить на плате перемычки для работы с конкретным процессором. В документации должна быть схема, показывающая расположение перемычек, и таблица с вариантами их установки для разных типов процессоров. Если плата продавалась с уже установленным на ней процессором, перемычки должны быть расположены правильно, но проверить их все же не помешает.
