Установка плат расширения

Чаще всего на платах расширения располагаются сетевой, видео-, аудио- и SCSI-адаптер.

Для их установки на системной плате есть специальные разъемы расширения. Ниже приведен порядок установки платы расширения.

1. Аккуратно возьмите плату за края, не касаясь микросхем и электрических соединений. Опустите ее нижний край с нанесенными на него металлическими контактами в соответствующий разъем. С силой нажмите на верхний край платы, чтобы она стала на место (рис. 22.27).

2. Винтом прикрутите плату к корпусу компьютера (рис. 22.28).

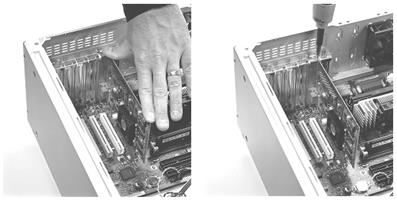

Рис. 22.27. Установка видеоадаптера в разъем системной платы

Рис. 22.28. Закрепление адаптера винтом

3. Подключите к вставленной плате все необходимые кабели.

Закрываем корпус и подключаем внешние кабели

Вот компьютер и собран. Осталось только установить крышку корпуса на место и подключить внешние устройства. Обычно я не прикручиваю винтами крышку корпуса до тех пор, пока не протестирую систему и не удостоверюсь, что все в ней работает как часы.

Ниже приведен порядок сборки.

1. Закройте корпус крышкой.

2. Подсоедините все внешние кабели (но только не при включенном компьютере). Большинство разъемов имеют форму буквы D, так что их нельзя соединить неправильно.

3. Вставьте в 15-контактный разъем типа “мама” (это разъем видеоадаптера) кабель, идущий от монитора.

4. Если у вас есть модем, подключите к нему телефонный шнур.

5. Один круглый разъем предназначен для клавиатуры, второй (в некоторых системах) – для мыши, но, если у вас мышь для последовательного порта, ее кабель нужно подключить к соответствующему порту.

6. Если остались еще устройства, например джойстик или акустические системы, подключите и их к соответствующим разъемам.
