Вопрос Работа выпрямителя на активную нагрузку. Однофазный мостовой выпрямитель

Выпрямитель - это устройство, преобразующее переменное напряже­ние (гармонической или импульсной формы) в постоянное [1-3].

В состав выпрямителя в общем случае входят (рис. 3.1):

- вентильный комплект, состоящий из полупроводниковых неуправляемых (диодов) либо управляемых (тиристоров) вентилей, обеспечивающих однонаправленное протекание тока от источника переменного напряжения в цепь нагрузки за счет нелинейности их вольт-амперной характеристики (ВАХ);

- трансформатор для согласования входного и выходного напряжений, а также гальванической развязки нагрузки от первичной сети;

- выходной сглаживающий фильтр, предназначенный для сглаживания пульсаций выпрямленного напряжения.

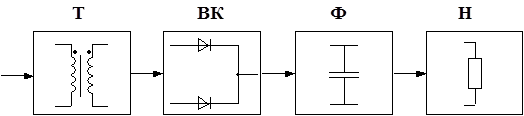

Рис. 3.1 - Обобщенная схема выпрямителя
