Описание экспериментальной установки

Относительную влажность можно найти с помощью специального прибора – психрометра. Принцип действия психрометра основан на разности показаний сухого и смоченного термометров в зависимости от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров с градуированной шкалой (до +50° и –25°) с интервалом делений 0,2°. Резервуар правого термометра обернут батистом и перед началом измерений смачивается чистой дистиллированной, дождевой или снеговой водой. Интенсивность испарения воды с поверхности резервуара смоченного термометра будет зависеть от влажности исследуемого воздуха и его подвижности. Чем суше воздух, тем интенсивнее будет испаряться вода, а так как испарение воды связано с охлаждением тела, с которого она испаряется, то смоченный термометр будет показывать более низкую температуру, чем сухой, и эта разница показаний будет тем больше, чем суше воздух. Сухой термометр будет показывать температуру окружающего воздуха. По показаниям сухого и смоченного термометров определяют влажность воздуха, пользуясь психрометрическими таблицами, а температуру воздуха – по показанию сухого термометра. Диапазон измерения относительной влажности от – 10° до +40°.

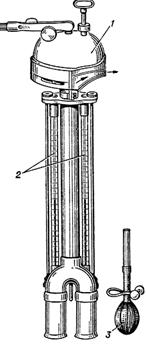

В аспирационном психрометре М-34 (рис. 5.2) ртутные шарики термометров (2) защищены от действия лучистой энергии футлярами с двойными стенками. Прибор снабжен вентилятором (1), обеспечивающим постоянную скорость движения воздуха у ртутных шариков термометров (2 м/сек). Перед определением ткань, покрывающую ртутный шарик смоченного термометра, смачивают дистиллированной водой. Избыток воды удаляют встряхиванием, после чего включают вентилятор и прибор помещают в точке, где необходимо произвести определение. При температуре воздуха 15–20° отсчет показаний термометра производят через 4 мин. При температурах ниже 15° длительность протягивания воздуха увеличивают до 20–30 мин. (до тех пор пока не установится постоянная температура смоченного термометра). Расчет результатов производят по специальной таблице 5.2.

Кроме того, определение относительной влажности по показаниям психрометра можно делать по психрометрическому графику (Рис. 5.3. Приложение 1).

Определение относительной влажности по психрометрическому графику выполняется в следующем порядке:

- По вертикальным линиям отмечают показания сухого термометра, а по наклонным - показания смоченного термометра;

- На пересечении этих линий получают значение относительной влажности, выраженной в процентах. Линии, соответствующие десяткам процентов, обозначены на графике цифрами: 20, 30, 40, 50, 60, 70, 80 и 90.

Таблица 5.2 Психрометрическая таблица
