Шины и интерфейсы

Шины, как известно, используются для передачи данных от центрального процессора к другим устройствам персонального компьютера. Для того, чтобы согласовать передачу данных к отдельным компонентам, работающих на своей частоте, используется чипсет – набор контроллеров, конструктивно объединенных в Северный и Южный мосты. Северный мост отвечает за обмен информацией с оперативной памятью и видеосистемой, Южный – за функционирование других устройств, подключаемых через соответствующие разъемы – жесткие диски, оптические накопители, а также устройств, находящихся на материнской плате (встроенная аудиосистема, сетевое устройство и др.), и для внешних устройств – клавиатура, мышь и т.д.

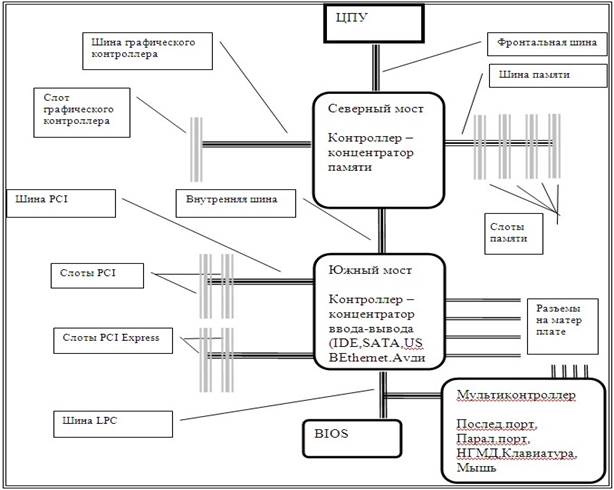

Схема системной платы показана ниже.

Для связи процессора с мостами используется шина FSB (Front Side Bus) (наиболее часто используемые в настоящее время Hyper-Transport и SCI), северный мост (иногда называемый системным контроллером) позволяет функционировать наиболее производительным устройствам – видеоадаптеру с помощью шины PCI Express 16x и оперативной памяти через шину памяти. Южный мост обеспечивает работу менее скоростных устройств, подключаемых с помощью карт расширения (аудиокарты, сетевые карты, видеокарты и т.д.) через шины PCI и шину PCI Express, оптических дисководов и жестких дисков через шины ATA (ранее называемых IDE, сейчас имеют название PATA (Parallel ATA) и более современные шины SATA. Еще более медленные устройства подключены к южному мосту через шину LPC – микросхема BIOS, мультиконтроллер для связи с внешними устройствами через последовательные и параллельные порты – клавиатурой, мышью, принтером и др.
