В данной лабораторной работе необходимо установить и настроить один из трех адаптеров.

Первым адаптером является адаптер Asus WL-100g. Интерфейс управления картой – утилита от ASUS (ASUS WLAN Control Center).

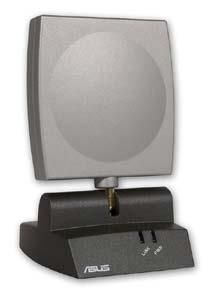

Второй - внешний адаптер с USB-интерфейсом ASUS WL-140. Управление адаптером – через встроенный в Windows XP интерфейс (Zero Wireless Configuration).

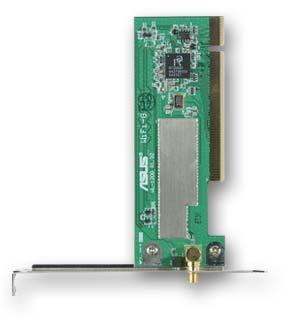

И в последний – плата с PCI интерфейсом Asus WL-130g. Интерфейс управления в реализации от Ralink (производитель чипсета данной PCI карты).

Различные интерфейсы для конфигурирования беспроводных устройств были выбраны не случайно. Дело в том, что практически каждый производитель беспроводных решений считает своим долгом написать не только драйвер к карте, но еще и интерфейс управления.

У разных производителей не совпадают внешний вид интерфейсов и расположение внутри них элементов управления. Можно, конечно, воспользоваться Microsoft-реализацией интерфейса управления адаптерами, но их интерфейс довольно беден по настройкам, хотя настройку основных опций делать позволяет.

В общем случае следует запомнить, что в любом встреченном интерфейсе нужно найти:

- SSID – имя беспроводной сети. Должно совпадать у всех адаптеров.

- Channel – номер канала, в котором будут работать адаптеры, должен совпадать у всех адаптеров. Частотный диапазон в полосе 2.4 ГГц делится на несколько промежутков-каналов (всего их 13), в каждом из которых могут независимо друг от друга работать беспроводные устройства (на самом деле устройства, работающие в соседних или близких каналах все равно мешают работе друг друга). Разные беспроводные сети могут занимать один и тот же канал, но помехи, вызванные этим, будут сильно мешать работе сети – это отразится на ее стабильности и скорости передачи данных.

- Data Rate – скорость передачи данных. Обычно достаточно выставить в режим автоматического определения (auto). Но бывают ситуации, когда в этом режиме (особенно при неустойчивой связи) адаптер постоянно «скачет» по скоростям. В этом случае лучше принудительно задать ему скорость работы.

- Encryption – тип шифрования, используемый в беспроводной сети. Тип и ключи шифрования должны совпадать у всех устройств.

Приступим к настройке.

1. ASUS WLAN Control Center – ASUS WL-100g

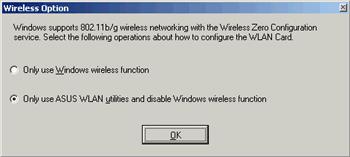

При первом запуске ASUS WLAN Control Center (после установки этой утилиты) она спрашивает, будет ли управление данной беспроводной картой осуществляться через нее или нужно предоставить эти функции Windows (ее сервису Zero Wireless Configuration). Подтверждаем, что хотим использовать утилиту от ASUS.

Устанавливаемые интерфейсы от некоторых других производителей такой вопрос не задают, автоматически беря на себя управление адаптером.

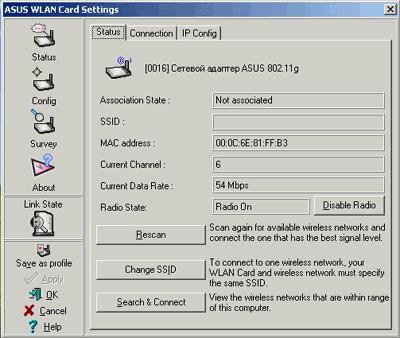

Assotiation State: подключена ли карта к беспроводной сети (пока не подключена)

SSID: имя сети тоже отсутствует

Current Channel: на каком канале карта пытается найти сеть

Current Data Rate: на какой скорости работает адаптер, в данном случае число 54 ничего не означает, так как карта не подключена к беспроводной сети.

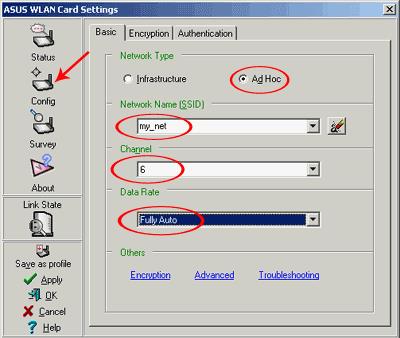

Для перехода к конфигурированию адаптера, надо щелкнуть на Config. В открывшемся окне выставляем:

Network Type (тип сети): Ad Hoc, одноранговая беспроводная сеть, в сети одни лишь адаптеры, устройства типа «точка доступа» не используются;

SSID: имя сети выставили в my_net;

Channel: установили шестой канал;

Data Rate: скорость работы беспроводного адаптера установили в автоматический режим.

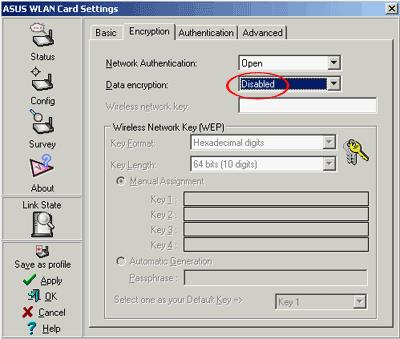

В следующей закладке, Encryption, настраивается шифрование. Во время первичной настройки беспроводной сети шифрование лучше отключить (так как если ничего не заработает, то будет ясно, что дело точно не в шифровании). Но рекомендую активировать шифрование сразу после того, как все компьютеры в беспроводной сети увидят друг друга.

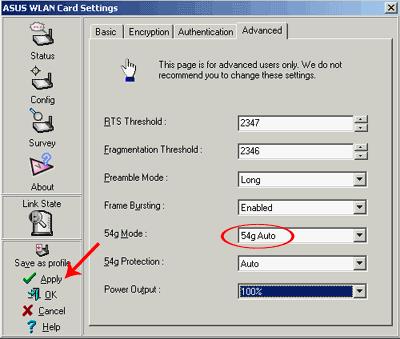

В закладке Advanced настраиваются специфические параметры беспроводных сетей. Лучше оставить их в том состоянии, в котором они и стоят по умолчанию. Рассмотрю лишь пару из них: 54g Mode и Protection (у разных производителей названия могут отличаться). Они отвечают за режимы работы (совместимость) в смешанных беспроводных сетях, где одновременно работают 802.11b и 802.11g адаптеры. Лучше ставить режим Auto или же читать документацию по конкретным адаптерам и драйверам к ним для выставления правильных параметров для работы устройств. В противном случае параметры, отличные от auto, могут не только увеличить скорость работы беспроводной сети, но и сделать ее полностью неработоспособной. Это касается и остальных опций в разделе Advanced.

После выставления всех нужных опций, надо кликнуть на Apply для применения установок к адаптеру.

После этого шага в трее выскочит информационное сообщение, что мы подключились к беспроводной сети,

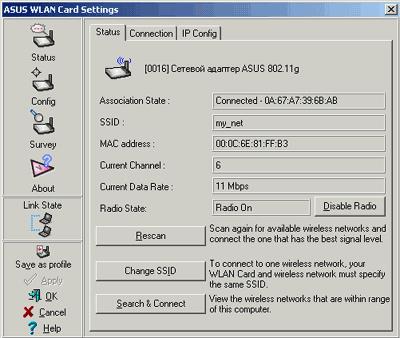

а раздел Status интерфейса драйверов ASUS, примет такой вид, как на скриншоте.

Информация о том, что мы подсоединились к беспроводной сети, в данном случае не означает, что компьютер действительно куда-то подключился. Сообщение о подключении может выскочить даже в том случае, если у нас лишь один компьютер с беспроводным адаптером.

Передаются ли (а точнее – принимаются ли) данные в сети можно узнать, кликнув на иконку беспроводного соединения в трее. Или выбрав ее в разделе Сетевые подключения, в которые можно попасть через панель управления, или меню Пуск, или райткликнув на иконке Сетевое окружение на рабочем столе и выбрав в появившемся меню пункт Свойства.

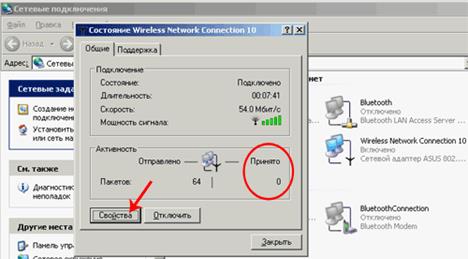

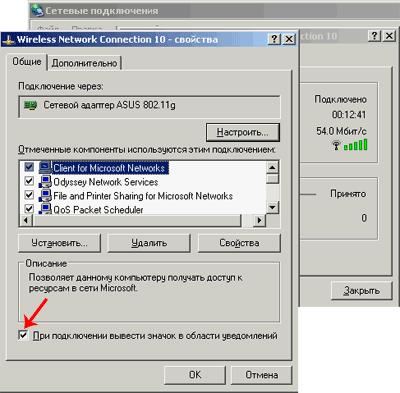

В появившемся окне свойств сетевого подключения нужно обратить внимание на счетчик принятых пакетов. Если там стоит число, отличное от нуля, значит, беспроводная сеть работает, точнее беспроводной адаптер принимает пакеты, т.е. слышит другие адаптеры в той же беспроводной сети. Счетчик же отправленных пакетов показателем работоспособности сети не является. Адаптер (точнее его драйвер) может отправлять пакеты «в никуда», даже в случае неработоспособности беспроводной сети.

Тут же, в свойствах TCP/IP, проверяем автоматическую настройку IP адреса и DNS серверов (обычно так и стоит).

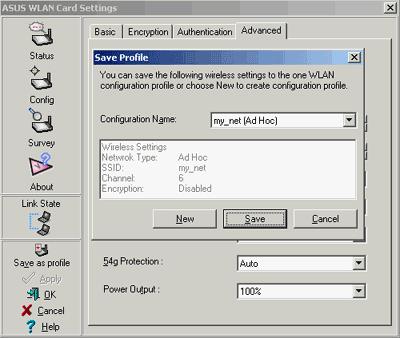

В ASUS WLAN Control Center есть еще одна полезная опция – сохранение текущих настроек в профайл. Таким образом, можно создать несколько профилей (один – для дома, другой – для работы) и подгружать тот или другой (например, через Asus Mobile Manager) по мере необходимости. Возможность сохранения профилей есть в интерфейсах к беспроводным картам у многих производителей. В том числе и в интерфейсе Zero Wireless Configuration (встроенный в Windows интерфейс управления беспроводными устройствами).

Беспроводной адаптер на настроен. Переходим к настройке адаптера с PCI интерфейсом.

2. Интерфейс управления в реализации от Ralink – Asus WL-130g

Ralink Configuration Utility помещает себя в трей в виде значка. При райтклике на него появляется меню, позволяющее выбрать, кто будет управлять беспроводным адаптером – Windows или Ralink Utility.

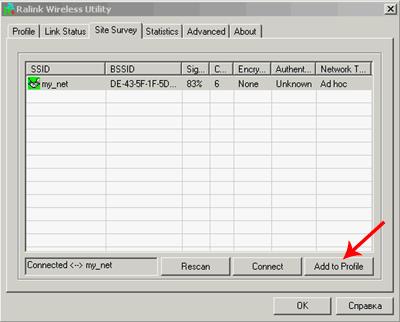

При запуске интерфейса мы попадаем в раздел Site Survey, где показываются находящиеся поблизости беспроводные сети. В данном случае видна лишь одна сеть – my_net, так как сеть с этим именем уже настроена. Достаточно выделить ее и кликнуть на кнопку Add to Profile (создать профиль настроек для этой сети).

Если в Site Survey нет списка доступных сетей (допустим, это первый компьютер, на котором настраивается беспроводная сеть), то достаточно перейти в закладку Profile (профили), и нажать Add (добавить).

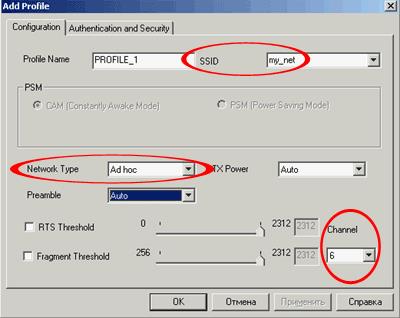

При создании профиля мы, как и в случае с первой настраиваемой картой, ставим тип сети в Ad Hoc, SSID – my_net, и устанавливаем рабочим шестой канал.

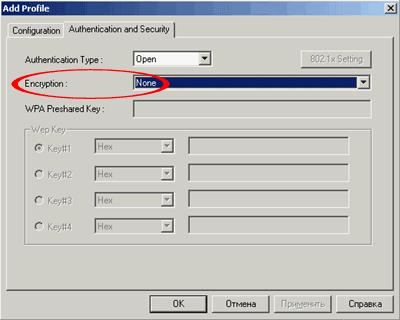

В разделе Authentification and Security временно отключаем шифрование.

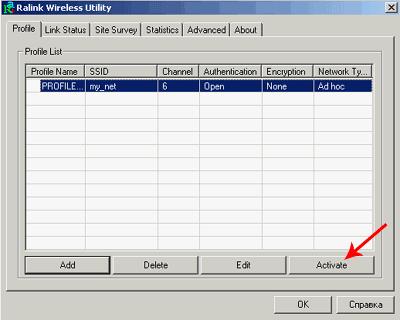

Осталось лишь активировать настроенный профиль, нажав кнопку Activate.

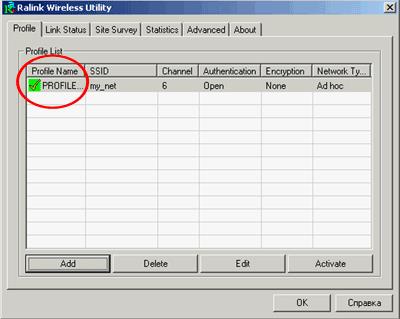

Напротив созданного профиля появилась пометка, говорящая о том, что в беспроводном адаптере используются настройки именно из этого профиля.

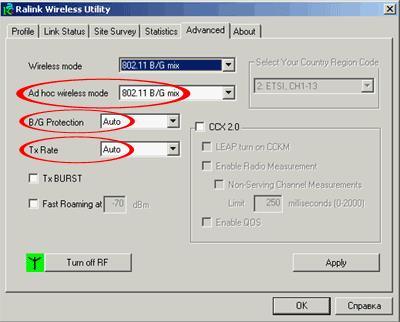

Так же имеет смысл зайти в раздел Advanced, дополнительных настроек. В нем установим типы адаптеров, которые могут работать в нашей беспроводной сети (Wireless mode) в состояние 802.11 B/G mix, т.е. беспроводной адаптер на данном компьютере сможет общаться как с 802.11b, так и с 802.11g картами, установленными на других машинах (возможно, что для совместимости со старыми 802.11b адаптерами, возможно, понадобится вместо Auto, установить эту опцию в 54G LRS). Опцию B/G Protection, относящуюся к той же области, поставим в состояние Auto. TX Rate – скорость работы адаптера, то же установим в автоматический режим.

При отсутствии принятых пакетов необходимо поступить также, как и при настройке предыдущего адаптера.

3. Zero Wireless Configuration (встроенный в Windows интерфейс) – ASUS WL-140.

Последний рассматриваемый интерфейс конфигурирования – встроенный в Windows. Его мы рассмотрим, настраивая внешний адаптер с USB интерфейсом ASUS WL-140.

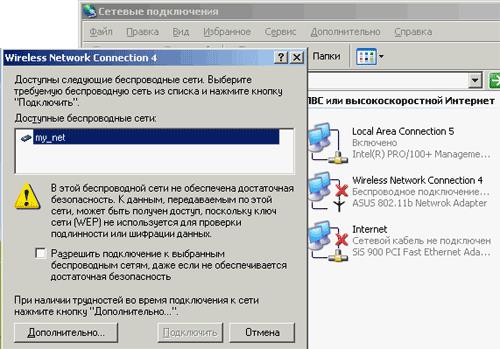

При клике на значок беспроводного адаптера операционная система предупреждает (если она увидела беспроводную сеть), что в выбранной сети отсутствует шифрование. Можно установить флажок Разрешить подключение и нажать кнопку подключить – Windows установит параметры самостоятельно и мы попадем (скорее всего) в беспроводную сеть. А можно нажать кнопку Дополнительно, что и сделаем.

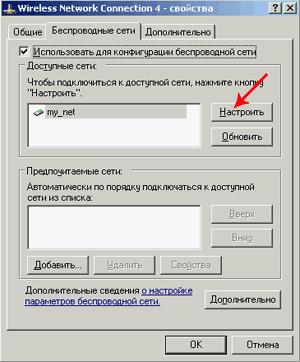

Выбираем доступную сеть из списка и жмем Настроить (если сети нет, то можно создать профиль для нее, нажав кнопку Добавить).

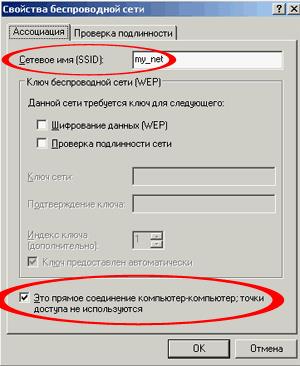

Тут проверяем, что бы SSID сети был верным, а флажок Прямое соединение компьютер-компьютер (режим Ad Hoc) – активен. Шифрование отключено.

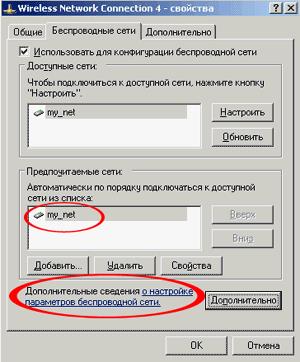

После нажатия Ok, в списке Предпочитаемых сетей появится наш новый профиль. Не помешает кликнуть на Дополнительные сведения – это ссылка на систему помощи Windows по настройке беспроводных сетей.

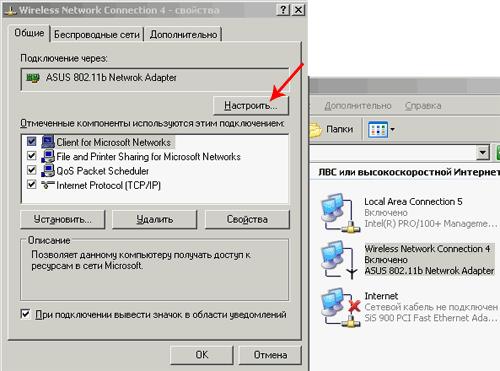

Расширенные (Advanced) настройки беспроводного адаптера можно вызвать, зайдя на закладку Общие и нажав Настроить.

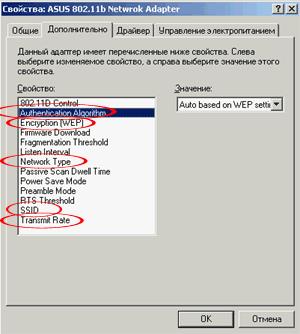

По большому счету, тут ничего трогать не следует. Большинство опций, обведенным красным, все равно игнорируются, так как используются данные из профиля, настраиваемого в Zero-утилите.

Контрольные вопросы

1. На какие два стандарта делится беспроводное оборудование, массово использующееся в данное время?

2. Какие скорости передачи данных поддерживает стандарт 802.11b?

3. Какие скорости передачи данных поддерживает стандарт 802.11g?

4. По какой причине стандарт 802.11.a запрещен в нашей стране?
