Зарисуйте упрощённые схемы модулятора-демодулятора для сигнала ФМ2

Лабораторная работа №3

«Методы формирования и демодуляции сигналов ФМ2»

Домашняя подготовка

Зарисуйте упрощённые схемы модулятора-демодулятора для сигнала ФМ2.

Модулятор ФМ2

Демодулятор ФМ2

Определить критическое значение расфазировки , при котором на выходе демодулятора всегда будет наблюдаться ошибки.

Пока , на выходе канала с ФМ2 всё ещё наблюдается сигнал, уровень которого позволяет определить, какой символ был передан. Критический угол – 90^о

Для ФМ сигнала энергия рассчитывается следующим образом:

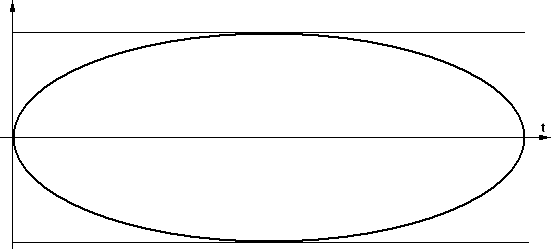

Зарисуйте глаз-диаграммы на выходе ФНЧ демодулятора в отсутствие шума.

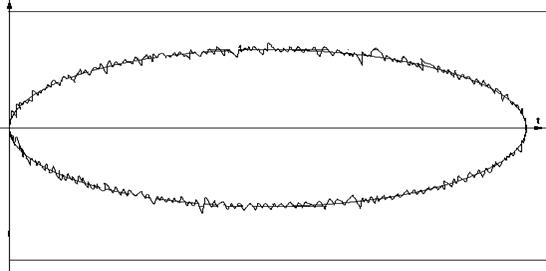

Зарисуйте глаз-диаграммы на выходе ФНЧ демодулятора при наличии аддитивного шума.

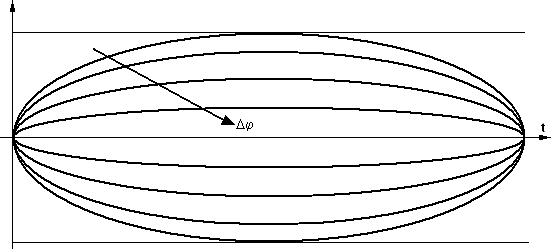

Зарисуйте глаз-диаграммы на выходе ФНЧ демодулятора при наличии расфазирования .
