Добавление новых атрибутов к классу

Для добавления нового атрибута к классу необходимо открыть спецификацию класса и выбрать вкладку Attributes (рис. 4).

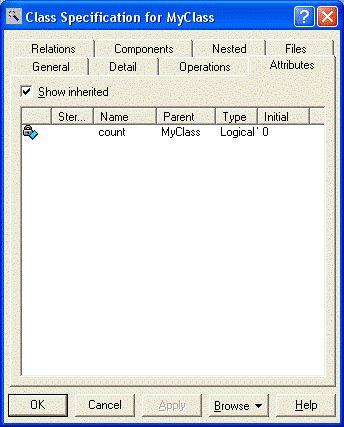

Рисунок 4. Вкладка Attributes окна спецификации класса

Далее следует щелкнуть правой кнопкой по свободному месту основного поля вкладки, выбрать пункт Insert и ввести имя атрибута. Для задания свойств атрибута следует дважды щелкнуть по нему или же вызвать для него контекстное меню и выбрать пункт Specification..., после чего откроется окно спецификации атрибута, содержащее две вкладки (рис. 5):

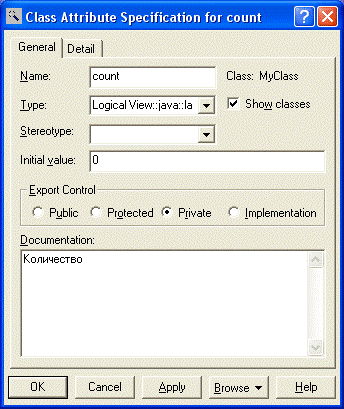

Рисунок 5. Окно спецификации атрибута класса

· General — задаются общие свойства атрибута: имя (Name), тип (Type), стереотип (Stereotype), начальное значение (Initial value), видимость атрибута за пределами его класса (Export Control) и текстовое описание класса (Documentation);

· Detail - задаются некоторые подробности атрибута: способ хранения атрибута в классе (Containment), является ли атрибут статическим (Static), производным, т.е. созданным на основе других атрибутов (Derived).
