Создание новой диаграммы классов

Для создания новой диаграммы классов необходимо щелкнуть правой кнопкой мыши на логическом представлении браузера (Logical View). В открывшемся меню выбрать пункт New > Class Diagram (Создать > Диаграмма Классов) (рис. 2). Далее ввести название диаграммы, после чего дважды щелкнуть по ней в браузере, чтобы открыть ее.

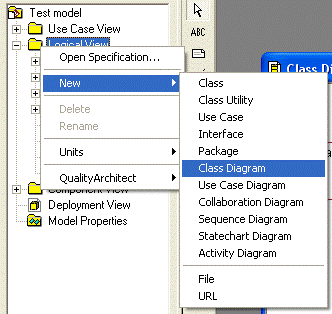

Рисунок 2. Создание диаграммы классов
