Создание нового класса

Для создания нового класса нужно щелкнуть по кнопке Class на панели Toolbox и затем по свободному месту окна диаграммы, после чего можно ввести название класса. После создания класса нужно определить его свойства. Для этого нужно дважды по нему щелкнуть или же вызвать для него контекстное меню и выбрать пункт Open Specification..., после чего откроется окно спецификации класса, содержащее ряд вкладок (рис. 3).

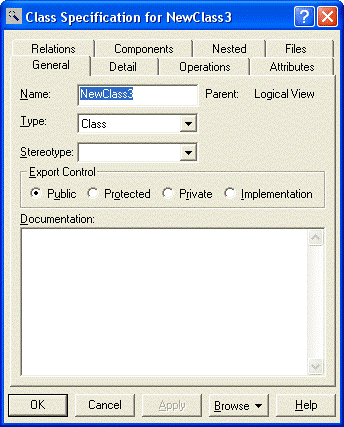

Рисунок 3. Окно спецификации класса

Рассмотрим содержимое каждой вкладки:

· General — здесь задаются общие свойства класса: имя класса (Name), тип класса (Type), стереотип (Stereotype), видимость класса за пределами его пакета (Export Control) и текстовое описание класса (Documentation);

· Detail — задаются некоторые подробности класса: мощность (Multiplicity), количество памяти, необходимое при выполнении объектов данного класса (Space), время жизни экземпляров класса (Persistence), сколько действий может выполняться в один временной интервал (Concurrency), является ли класс абстрактным (Abstract), формальные параметры для определенных типов классов (Formal Arguments);

· Operations — задаются операции класса;

· Attributes — задаются атрибуты класса;

· Relations — отображаются отношения класса с другими классами;

· Components — отображаются связанные с классом компоненты;

· Nested — добавление вложенных классов;

· Files — добавление файлов, содержащих дополнительную информацию о классе.
