Изменение диаграммы

Основные инструменты редактирования и форматирования диаграммы рассматривались в данной теме выше. С их помощью чаще всего выполняется несколько основных операций по трансформации и переоформлению созданной диаграммы.

4.1. Изменение Типа диаграммы.

Любую диаграмму можно преобразовать в другой тип, используякнопку Тип Диаграммы (Вкладка Конструктор - Группа Инструментов Тип) или соответствующую команду контекстного меню – Изменить тип диаграммы – в обоих случаях вызывается соответствующее диалоговое окно Изменение типа диаграммы, абсолютно идентичное диалоговому окну Вставка диаграммы

После выбора в нем нового типа диаграммы, создаваемая диаграмма трансформируется в этот тип (См. Рис. 16).

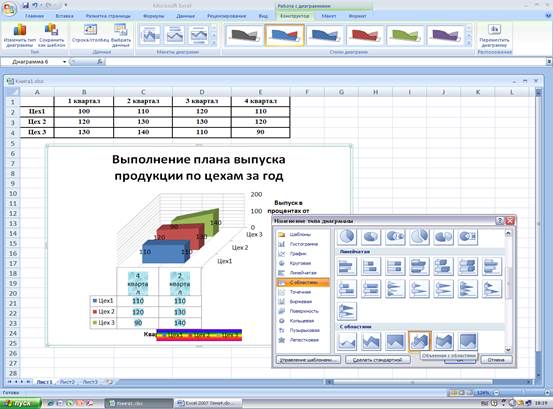

Рис. 16 Изменение Типа диаграммы.

4.2. Изменение Названий и Подписей.

Приложение Excel дает возможность редактировать текст названий и подписей, изменять шрифт, выравнивание и фоновый узор. При выделении числовой подписи допускается задание нового числового формата.

Редактирование Названий и Подписей после выделения необходимого элемента диаграммы осуществляется стандартными методами (Название или Подпись).

Инструменты форматирования Названия или Подписи после выделения необходимого элемента диаграммы наиболее удобно получить командой Формат… из контекстного меню элемента - вызывается соответствующее диалоговое окно с многочисленными инструментами форматирования (См. Рис. 17).

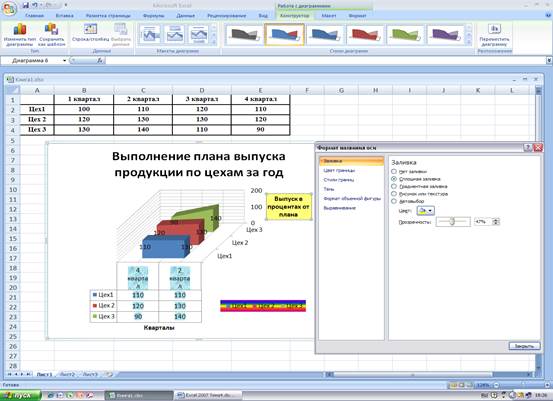

Рис. 17 Форматирование Названия Оси.
