На этом этапе выполняются следующие действия:
1. Выбирается Макет диаграммы (Вкладка Конструктор - Группа Инструментов Макеты диаграмм)
2. Вводится Название диаграммы и Подписей Осей (Вкладка Макет - Группа Инструментов Подписи – кнопки Название диаграммы и Названия Осей ) (См. Рис. 7)
|

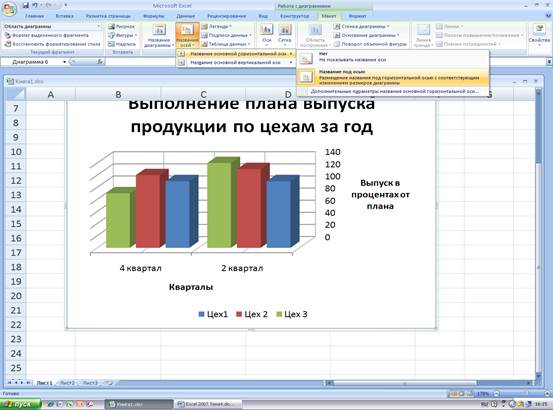

Рис. 7. Выбор Макета, ввод Названия и Подписей Осей
3. Для достижения наглядности должны отображаться Подписи данных (Вкладка Макет - Группа Инструментов Подписи - раскрывающийся список Подписи данных) (См. Рис. 8)
|

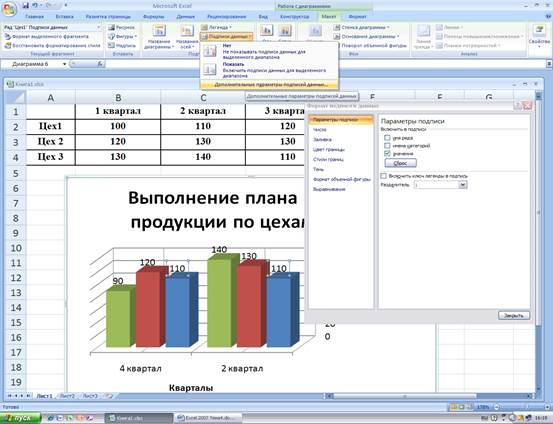

Рис. 8. Вставка Подписей данных. Команда Дополнительные параметры Подписей данных - диалоговое окно Формат Подписей данных
Как правило, меню, вызываемые кнопками из Групп Инструментов, и содержащие команды для работы с тем или иным элементом диаграммы, содержат и команду Дополнительныепараметры … (последнюю в меню). Она вызывает соответствующее диалоговое окно форматирования этого элемента диаграммы (См. Рис. 8).
4. Для достижения наглядности Оси могут редактироваться и форматироваться (См. Рис. 9):
|
|
|
Вкладка Макет - Группа Инструментов Оси – кнопка Оси – подменю с командами Основная горизонтальная (вертикальная) ось и Дополнительныепараметры …
5. Также, для достижения наглядности, если это необходимо, редактируется и форматируется Сетка (См. Рис. 10).
Вкладка Макет - Группа Инструментов Оси - кнопка Сетка - подменю с командами Горизонтальные (вертикальные) линии сетки по основной оси и Дополнительныепараметры …
6. Для достижения наглядности, в случае необходимости, можно изменить положение Легенды диаграммы и ее формат (См. Рис. 11).
Вкладка Макет - Группа Инструментов Подписи - кнопка Легенда
7. Возможно и добавление таблицы к самой диаграмме (См. Рис. 12).
Вкладка Макет - Группа Инструментов Подписи - кнопка Таблица данных.

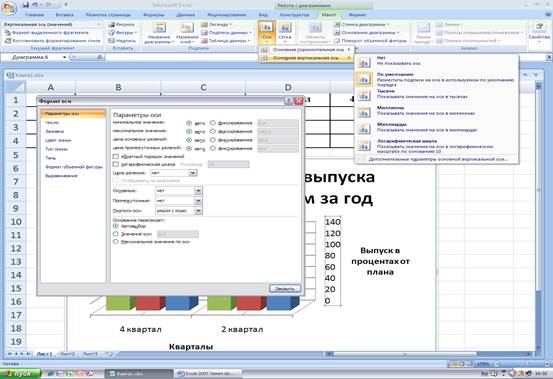

Рис. 9. Инструмент Оси. Команда Дополнительные параметры Основной вертикальной оси - диалоговое окно Формат Подписей Оси

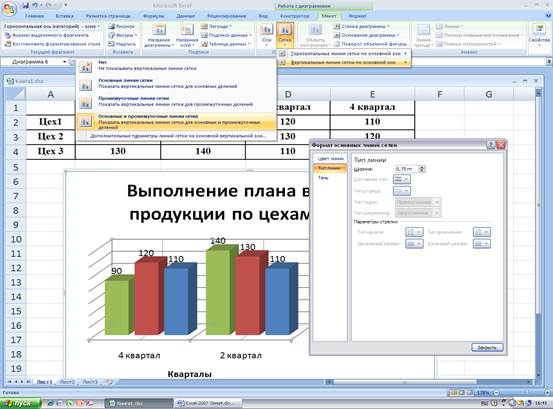

Рис. 10. Инструмент Сетка. Команда Дополнительные параметры линий сетки на основной вертикальной оси - диалоговое окно Формат основных линий сетки

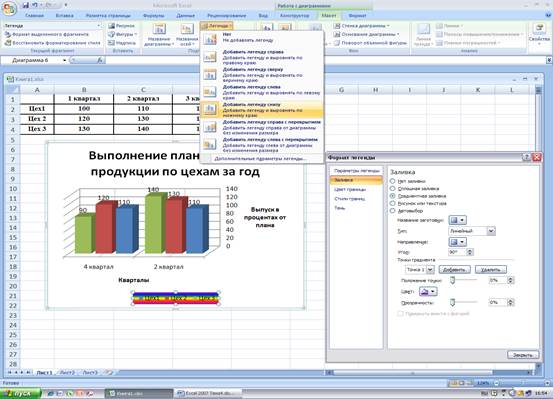

Рис. 11. Инструмент Легенда. Команда Дополнительные параметры легенды - диалоговое окно Формат легенды

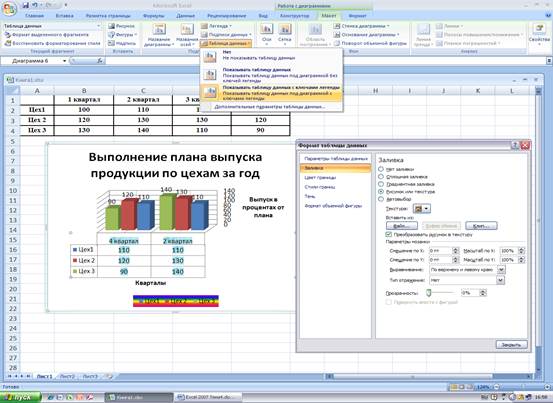

Рис. 12. Инструмент Таблица данных. Вставленная таблица и диалоговое окно Формат таблицы данных
