Объектом проектирования является искусственный остров выполняющий рекреационную функцию и решающий проблему недостатка пляжных территорий. Основные габаритные размеры проектируемого рекреационного комплекса: гостиница 36 × 20 м, габаритная высота здания 36м, высота этажа 4м, количество - этажей 9, 1 из которых цокольный (в котором располагается автостоянка и осуществляется транспортная связь с искусственным островом), 2 и 3-й общественные, 4-9 этажи - гостиничные номера.
Мост, соединяющий гостиницу с искусственным островом имеет следующие размеры: 72 х 24м 3 яруса, 1-й 4м, 2-й 3,7м и 48х32 закрытый мост с транспортным и пешеходным движением. на 2 и 3-м ярусах располагается сад. Шаг колонн 12м.
Кольцо, соединяющее мост и рекреационные сооружения на воде Внешний радиус 70 м, внутренний 60 м, внутри кольца устроен транспортный проезд. Ширина проезжей части 6м, по обеим сторонам от которой пешеходный проход 2 м.Сверху предусматривается пешеходный проход по озелененной аллее. Шаг колонн 12 м.
|
|
|
Радиус рекреационных сооружений 74 м, оси расходятся радиально из центра с шагом 15º, шаг колонн 7,2 м. По контуру каждого из 4-х сооружения предусматривается устройство сборных плавучих пляжей 25 м диаметром (458 м2), подобный пляж имеет в центре бассейн 48 м2 с мах. глубиной 1,8м и позволяет единовременно размещаться 80 отдыхающим из расчета 5 м2 на 1чел. По контуру искусственных плавучих пляжей устраиваются ограждения-лежаки, позволяющие разместить большее количество отдыхающих. Искусственный плавучий пляж выполнен из полиуретановых блоков 2 м толщиной и заполненных сжатым воздухом и укрепленных стальными поясами. В зимнее время искусственные пляжи демонтируют, отвозят и складируют на берегу. Максимальная удаленность сооружений от береговой линии 250 м, максимальная глубина 10 м.
а б

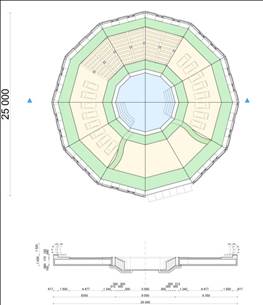

Рис.7.1. Искусственный плавучий пляж: а - план, разрез; б - колонна для моста и искусственного острова)

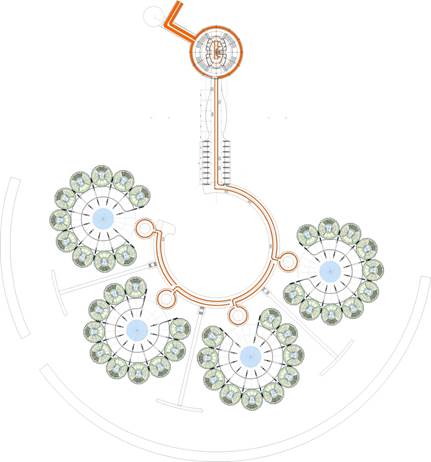

Рис.7.2. Схема рекреационного комплекса.
