виды работы: телефон с частотной модуляцией;
телефон с техническим маскированием речевой информации на скорости 16 кбит/с; передачу данных на скорости 16 кбит/с;
режимы работы: симплекс; двухчастотный симплекс;
ретрансляция работу с подавителем шумов;
работу с подавителем импульсных помех;
передачу и прием циркулярного, адресного и тонального вызова;
программную перестройку рабочей частоты (ППРЧ);
адаптивную адресную связь (ААС);
возможность работы на 8 заранее подготовленных каналах;
работу с тремя градациями мощности передатчика;
сканирующий прием на 4 ЗПЧ;
экономичный прием ЭП (экономайзер);
ручную и автоматизированную запись радиоданных; дистанционное управление от вынесенного телефонного аппарата;
автоматизированный контроль работоспособности.
Основные параметры: диапазон рабочих частот, МГц - 30...107,975;
шаг сетки частот, кГц - 25;
чувствительность приемника, мкВ, не более - 0,8;
ослабление побочных каналов приема, дБ, не менее - 80;
выходная мощность передатчика, Вт, не менее - 0,1; 3; 8;
дальность связи на антенну АШ-1,5, км, не менее - 10;
время непрерывной работы от аккумуляторной батареи типа 10НКГЦ-6-1 при соотношении времени ПРМ:ПРД:ЭП=1:1:8, часов, не менее - 12;
наработка на отказ, часов, не менее - 7000; масса рабочего комплекта, кг, не более - 9; интервал рабочих температур, С - -50: +60; габариты приемопередатчика, мм - 256 106 346.
Основными источниками питания радиостанции в переносном варианте являются аккумуляторные батареи 10НКГЦ-1, 8-1.
Одна свежезаряженная батарея 10 НКГЦ-1, 8-1 обеспечивает не менее 7, 5 часов непрерывной работы радиостанции при отношении времени приема к времени передачи как 5:1.
Портативная радиостанция УКВ диапазона Р-168-0,1У предназначена для обеспечения открытой и маскированной радиосвязи в радиосетях солдат - отделение - взвод. Кроме традиционного телефонного режима в радиостанции реализованы новые режимы, повышающие ее тактико-технические и эксплуатационные характеристики. К ним можно отнести защиту передаваемой речевой информации от прямого прослушивания в эфире с помощью встроенного технического маскиратора, возможности сканирующего приема, позволяющего контролировать и работать в четырёх независимых радиосетях.
Для повышения продолжительности работы от одного комплекта аккумуляторных батарей в радиостанции реализован режим дежурного экономичного приема. Оперативное управление радиостанцией осуществляется минимальной манипуляцией со стороны обслуживающего персонала.
В зависимости от дальности связи и условий её эксплуатации в радиостанции используется штыревая антенна длиной 0,75 м или укороченная штыревая антенна в резиновой оплетке длиной 0,2 м.

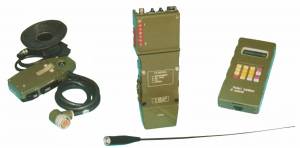

Состав радиостанции:
- приемопередатчик с электроакустическим преобразователем;
- тонкопрофильная антенна АШ-0,75 и укороченная антенна АСП 44-56;
- комплект первичных источников питания (Блик-3М или аккумуляторная батарея типа 2ЛВБ-316);
- пульт записи радиоданных (ПЗРД);
- чехол для переноски и одиночный комплект ЗИП-О.
Основные технические характеристики:
а) Виды работы:
- телефон с частотной модуляцией;
- телефон с техническим маскированием на скорости 16 кбит/с.
б) Режимы работы:
- симплекс;
- работу с подавителем шумов;
- автоматизированную запись радиоданных;
- работа на 4 заранее подготовленных частотах (ЗПЧ);
- сканирующий прием на 4 ЗПЧ;
- экономичный прием ЭП (экономайзер);
- передачу и прием тонального вызова с частотой 1000 Гц.
Основные параметры
Название параметров | Значение параметров |
Диапазон рабочих частот, МГц | 44...55,975 |
Шаг сетки частот, кГц | |
Количество рабочих частот 1) | |
Ослабление побочных каналов приема, дБ не менее | |
Выходная мощность передатчика, Вт не менее | 0,1 |
Дальность радиосвязи, км: на антенну АШ‑0,75 на антенну АСП 44‑56 | до 1,0 до 0,3 |
Дальность двухсторонней радиосвязи, км не менее | |
Время непрерывной работы от источника питания типа "Блик-3М", часов | |
Наработка на отказ, часов не менее | |
Масса рабочего комплекта, кг | 0,7 |
Интервал рабочих температур, С | -30…+55 |
Габариты приемопередатчика, мм | 52х70х213 |
Порядок работы на портативной радиостанции Р-168-0,1У
Назначение переключателей радиостанции:
«ГРОМК.» - предназначен для включения (выключения) радиостанции и изменения уровня принимаемого сигнала;
«РЕЖИМ» - предназначен для изменения режима работы;
«КАНАЛ» - предназначен для переключения заранее подготовленных каналов (ЗПК) и включения (выключения) режима сканирующего приема.
Проверка работоспособности:
1. Вставить в батарейный отсек радиостанции два источника питания типа «Блик-3», соблюдая полярность.
2. Установить исходное положение органов управления:
- переключатель «ГРОМК» - в крайнее левое положение (до щелчка);
- переключатель «РЕЖИМ» - в положение «2» (ПШ ОТКЛ);
- переключатель каналов - в положение «1».
3. Повернуть вправо (до щелчка) переключатель «ГРОМК».
4. Регулятором «ГРОМК» проверить возможность изменения уровня шумов и установить нормальную для прослушивания громкость.
5. Нажать клавишу «ПРД», при этом радиостанция переходит в режим передачи и в телефонах исчезает шум.
6. Установить переключатель «РЕЖИМ» в положение «3» (ПШ). Громкость шумов должна быть значительно уменьшена, что свидетельствует о исправной работе подавителя шумов.
Внимание: При работе на предельных расстояниях или при работе вблизи работающей техники (автомобиль, БТР, БМП и др.) рекомендуется работа с выключенным шумоподавителем.
