Блок тормоз

Рис. Ручной тормоз

По винту поступательно вверх и вниз перемещается гайка, связанная тягами с кривым рычагом под рамой кузова. При вращении маховика по часовой стрелке кривой рычаг поворачивается вокруг своей оси, вызывая перемещение тяги с регулировочной муфтой.

Передача усилия от ручного тормоза к двум левым узлам тормоза второй тележки осуществляется длинной тягой, составленной из трех частей, скрепленных болтами.

Усилие от колонки ручного тормоза передается через наклонные тяги следующим образом. При движении вперед длинной тяги вместе с регулировочной муфтой большой поперечный плавающий рычаг начнет поворачиваться против часовой стрелки и одновременно двигаться вперед. При этом он натягивает тягу ко второй тележке. Тяга начнет двигаться назад, передвигая назад малый поперечный плавающий рычаг и поворачивая его против часовой стрелки. Через соединительную тягу движение назад передается малому поперечному рычагу, который будет поворачиваться по часовой стрелке. Осью его поворота является валик, через который малый поперечный рычаг соединяется с кронштейном рамы кузова вагона. Малые поперечные рычаги натягивают наклонные тяги к концевым рычагам и все восемь левых тормозных колодок подходят к колесам на обеих тележках. Наклонные тяги действуют на тормозные колодки так же, как и при пневматическом торможении шток поршня. При вращении маховика против часовой стрелки происходит отпуск ручного тормоза. Для доведения тормозных колодок до соприкосновения с колесами достаточно 16÷23 оборота маховика. Когда же будет исчерпан ход, необходимо приложить на маховик силу руки, приблизительно равную 20 кГс, с тем чтобы обеспечить прижатие колодок.

Передаточное число колонки 50.

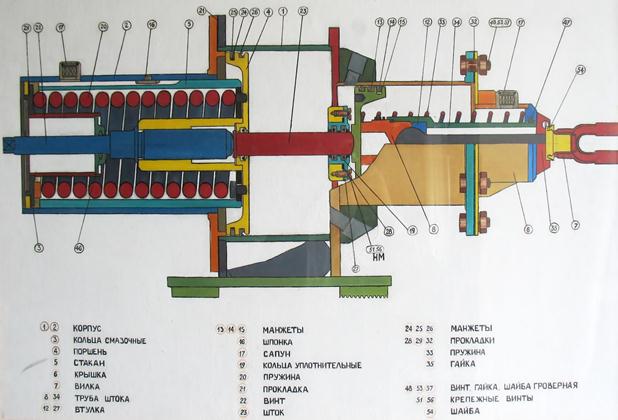

Блок-тормоз устанавливается на номерных вагонах и дополнительно к функциям тормозного цилиндра обеспечивает автоматическое торможение колесных пар при падении давления в напорной магистрали. Блок-тормоз устанавливается на месте первого левого и последнего правого тормозного цилиндра. Он представляет собой пневмопружинный прибор с пружинным аккумулятором энергии. В блок-тормозе в едином корпусе совмещены тормозной цилиндр и стояночный тормоз. Блок-тормоз состоит из корпуса сварной конструкции, изготовленного из труб с приварными фланцами и плитой для крепления его на раме тележки и бонками с резьбовыми отверстиями для присоединения трубопроводов.

Корпус разделен на две камеры:

· камера тормозного цилиндра (3) диаметром 125 мм

· камера стояночного тормоза диаметром 200 мм

Камеры разделены фланцем с отверстием под промежуточный шток, уплотненным манжетами.

Составные элементы стояночного тормоза:

· цилиндр стояночного тормоза

· корпус пружинного аккумулятора, который крепится к цилиндру четырьмя болтами через уплотнительную прокладку

· поршень стояночного тормоза с уплотнительными манжетами и кольцом. К поршню приварена втулка, которая имеет резьбу для оттормаживающего винта

· пружина стояночного тормоза с усилием распрямления 1000 кГ

· стакан, имеющий продольную проточку для его движения вдоль корпуса

· дно стакана

· оттормаживающий винт
