Расходомеры постоянного перепада давления

Расходомеры постоянного перепада давления относятся к группе расходомеров обтекания, т.е. к расходомерам, основанным на зависимости перемещения тела, воспринимающего динамическое давление обтекающего его потока, от расхода измеряемой среды.

Измерительный орган этих расходомеров, перемещаясь вертикально, в зависимости от расхода, изменяет площадь кольцевого зазора таким образом, что перепад давления по обе его стороны остается постоянным.

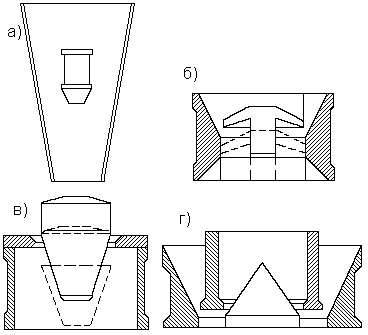

Наиболее распространенными расходомерами постоянного перепада давления являются ротаметры. Основной измерительной частью ротаметров является ротаметрическая пара. Различают три типа ротаметрических пар (рис. 3.1).

Ротаметрическая пара первого типа состоит из измерительного конуса и поплавка (ротора). Эта конструкция применяется в стеклянных и металлических поплавках. Пара второго типа состоит из диафрагмы и поплавка и применяется в металлических ротаметрах. Ротаметрическая пара третьего вида состоит из кольцевого поплавка, размещенного в зазоре между внешним и внутренним конусами. Такие пары применяются в металлических ротаметрах для измерения больших расходов жидкости.
