Другой пример

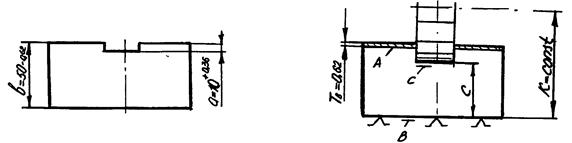

Рисунок 2.9 – Определение погрешности базирования

При обработке паза на глубину 10^+0,36 устанавливаем заготовку на нижнюю поверхность В. Так как дно паза С связано размером 10^+0,36 с поверхностью А, эта поверхность является для паза измерительной базой. В этом случае установочная база - поверхность В не совпадает с измерительной базой и не связана с ней размером при условии правильного взаимного расположения.

Поскольку при работе на настроенном станке расстояние от оси фрезы до плоскости стола сохраняется неизменным (К - const), а, следовательно, постоянен и размер «с», отсутствующий на чертеже, (рисунок 2.9), то размер глубины паза a = 10^{+0,36 мм не может быть выдержан, т.к. на его колебание непосредственно влияет погрешность размера b = 50}_{-0,62 мм, выдерживаемого на предыдущей операции. Очевидно, что на операционном эскизе фрезерования паза в этом случае следует поставить технологический размер С, точность которого не зависит от предыдущей операции, а конструкторский размер а = 10}^{+0,36 мм целесообразно с эскиза снять.}

Расчет технологического размера С, а также нового технологического допуска размера b можно произвести исходя из размерной цепи.

C = b – a = 50 – 10 = 40 мм

Допуск размера «С» определяется из той же размерной цепи, в которой исходным размером является конструкторский размер, а =10^+0,36, т.к. весь расчет производится на основании предпосылки, что размер «а» должен быть автоматически получен в пределах заданного конструкторского допуска при выполнении составляющих размеров цепи «b» и «с» в пределах установленных для них допусков. В соответствии с формулой: IT_a = IT_b – IT_c, откуда IT_c = IT_a – IT_b. Подставляя соответствующие значения, получаем IT_c = 0,36 ¸ 0,62.

Так как с технологической точки зрения сложность выполнения размеров «b» и «с» одинакова, допуск размера «b» ужесточается до величины IT_b = 0,18 мм равной половине допуска исходного размера а. В этом случае на технологический размер «с» можно назначить допуск, близкий установленному допуску размера «b».

Окончательный размер b назначается с допуском, равным ближайшему стандартному с сохранением установленного чертежом минусового отклонения поля допуска от номинала, т.е. b = 50_-0,16 = 50 h 11.
