В зависимости от назначения и конструкции отдельная симметричная пара может быть защищена трехточечной (первичной) схемой защиты или пятиточечной схемой, в которой можно выделить первичную и вторичную схемы защиты (рис.5.14).

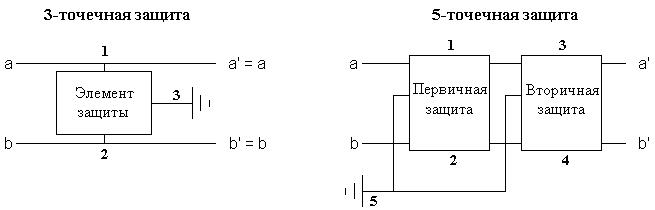

Рис.5.14. Структурные схемы трехточечной и пятиточечной схем защиты
Трехточечная защита
В трехточечной защите входные клеммы точки а и а' совпадают с выходными b и b'. Это позволяет получить защитные цепи только с ограничением напряжения. Это соответствует традиционной форме защиты с помощью разрядников. Часто используются либо два двухполюсных разрядника, либо один трёхэлектродный разрядник, который идеально подходит для 3-х точечной защиты. В качестве дополнительной защиты от гальванических помех всегда рекомендуется использовать защиту самого разрядника от тепловых перегрузок (fail-safe).
Рис.5.15. Принципиальные схемы трехточечных схем защиты кабельных цепей с защитой самих разрядников.
На рисунке 5.16 показана зависимость напряжения на разряднике первичной защиты от времени для 230 В газоразрядной трубки при воздействии импульса перенапряжения с длительностью 10/700 мкс (скорость нарастания 5 кВ/мкс). Из рисунка видно, что происходит быстрое повышение напряжения до тех пор пока не сработает разрядник и не поглотит энергию.
