Назначение основных узлов станка-качалки

Оборудование устья при эксплуатации скважины ШГН.

Оборудование устья штанговой насосной установки включает: колонный фланец, планшайбу с подвешенными к ней НКТ. В верхнюю муфту труб ввинчивают тройник для отвода нефти (в горизонтальной плоскости), а также для вывода наружу полировки (устьевого штока), связывающего через канатную подвеску насосные штанги с головкой балансира станка качалки. Место выхода полировки из тройника герметизировано с помощью сальника, набивку которого уплотняют крышкой и пружиной. В планшайбе предусмотрены специальные отверстия для спуска в скважину приборов выполнения ремонтных работ и технологических операций. Жидкость подаваемая насосом, направляется через боковой отвод тройника в выкидную линию и далее в замерную или газосепарационную установку.

Станок качалка – это балансирный, индивидуальный, механический привод штангового скважинного насоса. Его основными узлами являются: рама, стойка, балансир с поворотной головкой, траверса с шатунами, шарнирно подвешенная к балансиру, редуктор с кривошипами и противовесами. Для обеспечения возможности изменения числа качаний, станки качалки комплектуются набором сменных шкивов. Станки качалки выпускаются в двух исполнениях: СК и СКД, различающихся рядом конструктивных деталей.

Штанговая насосная установка состоит из скважинного насоса, который спускается в скважину под динами­ческий уровень жидкости на насосно-компрессорных трубах диаметром 38—102 мм и штангах диаметром 16—25 мм, инди­видуального привода, состоящего из станка-качалки и.электро­двигателя, и устьевого оборудования, в состав которого входят тройник с сальником и планшайба. Верхняя штанга, называе­мая полированным штоком, пропускается через сальник и со­единяется с головкой балансира станка-качалки с помощью ка­натной подвески и траверсы.

Плунжерный насос приводится в действие от станка-ка­чалки, где вращательное движение, получаемое от двигателя при помощи редуктора, кривошипно-шатунного механизма и балансира, преобразуется в возвратно-поступательное движе­ние, передаваемое плунжеру штангового насоса через колонну штанг.

При ходе плунжера вверх под ним снижается давление и жидкость из межтрубного пространства через от­крытый всасывающий клапан поступает в цилиндр насоса.

При ходе плунжера вниз всасывающий клапан закрывается, а нагнетательный клапан открывается, и жидкость из цилиндра переходит в подъемные трубы. При непрерывной работе насоса уровень жидкости в НКТ повышается, жидкость доходит до устья скважины и через тройник переливается в выкидную линию.

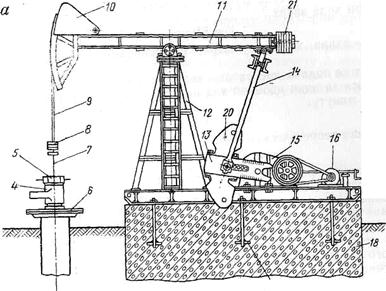

Рис. 13.1. Схема штанговой насос­ной установки:

о - общая схема: 1 - скважинный насос 2 — насосно-комирессорные тру­бы ' 3 — штанги, 4 — тройник, 5 — сальник, 6- планшайба, 7-полиро­ванный шток, 8 - траверсы. Я — под­веска 10 — головка балансира, И — балансир, 12 - опора, УЗ - кривошип 14 - шатун, 15 - редуктор, 16 -элек­тродвигатель, П - рама. 18 - бетон­ное основание, 19 - анкерные болты, 20 — роторный противовес, 21 — балансирный противовес;
