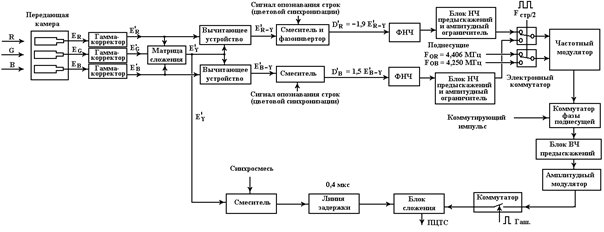

Кодирующие устройства системы SECAM

Гамма-корректоры – компенсация искажения, вызванная нелинейностью яркости экрана кинескопа.

Матрица сложения – сложение в пропорции 0,3; 0,59, 011 -

Сигналы цветовой синхронизации улучшает совместимость и помехоустойчивость. Сигналы передаются в строках 7 ¸ 15 и 320 ¸ 328 во время кадрового гасящего импульса.

Покадровая цветовая синхронизация исключена (рекомендация МККР), место использовано для передачи информации (телетест).

Для цветовой синхронизации использовать сигнал «защитной вспышки».

ФНЧ – ограничение спектра сигналов до 1,5 МГЦ.

НЧ предыскажения - выбросы ограничиваются, чтобы не допустить чрезмерной девиации поднесущих.

Эл.коммутатор – работает синхронно (2 поднесущие – повышение помехозащищенности).

Коммутатор фазы – переключение фазы на 180⁰через две строки.

ВЧ предыскажения – специальный фильтр, в котором поднесущие подавляются (для уменьшения видности поднесущих на черно-белом изображении).

Дополнительная амплитудная модуляция (между ВЧ-предыскажениями и амплитудной модуляцией) из сигнала яркости вырабатывается напряжение с частотами, близкими к частотам поднесущих (уменьшение помех) , сигнал скорости смешивается с синхроимпульсами.
