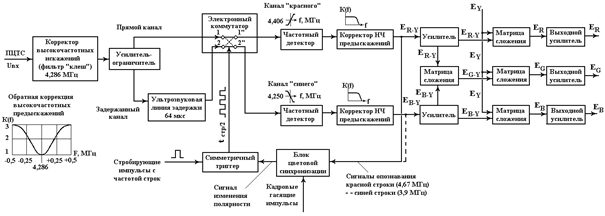

Фильтр «Клеш» - корректор ВЧ предыскажений.
УЛЗ – 64 мкс (одна строка).
При правильной фазе работы триггера сигналы цветности «красной» строки в красный канал; «синей» строки в синий канал.
При неправильной фазе работа триггера изменяется (сигнал изменения полярности).
Достоинства SECAM
- Повышение помехоустойчивости за счет НЧ и ВЧ предыскажений.
- Малочувствительна к фазовым искажениям.
- Малочувствительна к перекрестным искажениям между сигналами цветности и связанных с ними искажений цветового тона.
Недостатки SECAM
- Сигналы цветности передаются через строку – снижение цветовой четкости.
- Цветовых элементов больше яркостных.
- Дрожание строк на границах.
NTSC - система передачи двух цветоразностных сигналов с использованием квадратурной модуляции.
Спектр сигнала
F
EY E1 EQ EC Fзв
1,4 МГц
-1 0 1 2 3 4 5
3,58 МГц
