Подготовка кромок под сварку

Кромки под сварку подготавливают для получения заданной геометрической формы и удаления дефектного слоя с измененной структурой и свойствами, появившихся на предшествующих операциях. Форма кромок обеспечивает правильное формование сварного шва и может быть различной: под углом с прямолинейным скосом кромок, с притуплением кромок и без него; под углом с криволинейным скосом кромок, с припусками и без них; фасонного профиля для сварки листовой двухслойной стали.

Форма, размеры и отклонения кромок под сварку должны соответствовать действующим стандартам, нормалям, требованиям чертежа и техническим условиям. Способы подготовки кромок под сварку должны исключать механические повреждения кромок и возникновение зон термического влияния. Основные требования к подготовке кромок изложены в типовых технологических процессах на сварку. В аппаратуростроении конструктивные элементы подготовки кромок листового металла для различных типов соединений в зависимости от металла, его толщины и способа сварки регламентируются ГОСТ 14771-76, ГОСТ 8713-70, 16098-70 и др., отраслевой нормалью ОН-26-01-71-94. Эти же сведения имеются в справочной литературе.

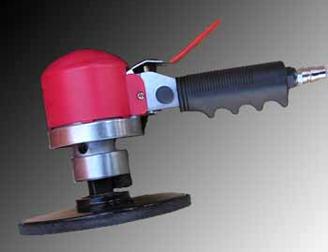

Подготовка кромок абразивным кругом предусматривает зачистку с двух сторон поверхности листа в местах разделки кромок и будущей сварки на ширине 40 мм от торцов. Кромки зачищают до полного удаления окалины и ржавчины, трещин и пр. Проверяют, чтобы не было закатов, расслоений в зоне будущей сварки, а затем производят разметку и кернение размеров разделки кромок. Операцию выполняют с использованием электрической или пневматической шлифовальной машины (см. фото) с применением шлифовальных кругов. Окружная скорость для кругов на керамической связке составляет 30 м/с, на бакелитовой – 40 м/с и на вулканитовой – до 45 м/с.

Обработка прямоугольных кромок под сварку производится на продольнострогальных и кромкострогательных станках резцами прямого и фасонного профилей.

Обработка кромок под сварку на деталях небольших размеров производится на универсальных горизонтальных и вертикальных фрезерных станках. Обработка прямолинейных кромок, имеющих прямой или фасонный профиль, под сварку производится на кромкофрезерных станках.

Обработка кромок на обечайках, днищах, конусах и других крупных и жестких деталях производится на токарно-карусельных станках резцами или одновременно с двух торцов газопламенной резкой.
