Принцип работы. Назначение и классификация

Назначение и классификация

ПРОВОЛОКОШВЕЙНЫЕ МАШИНЫ

Проволокошвейные устройства предназначены для скрепления проволочными скобами брошюр, журналов, а также беловой и картонажной продукции.

Они применяются в виде самостоятельных проволокошвейных машин и в виде отдельных аппаратов и секций, встроенных в другое полиграфическое оборудование.

Проволокошвейные машины просты по конструкции и надежны в работе.

Способы скрепления проволочными скобами:

− внакладку;

− втачку;

− вразъем;

− встречными скобами.

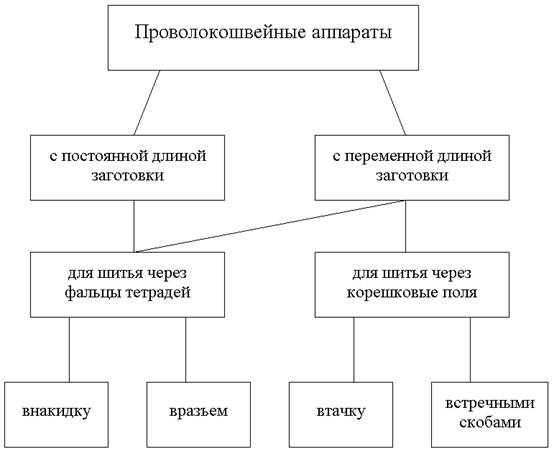

Рис. 71. Классификация проволокошвейных аппаратов и виды шитья

Скрепление книжных блоков проволокой в последние годы не применяется. Оно сохранилось только при выпуске беловой продукции − блоков большого формата, которые нельзя шить на ниткошвейных машинах. Проволокой внакидку шьют в основном малообъемные журналы и брошюры, которые рассчитаны на малый срок службы, поэтому прочность скрепления в данном случае большой роли не играет.

Классификация проволокошвейных машин зависит от конструкции швейных аппаратов. На рис. 71 представлена классификационная схема, показывающая разновидности проволокошвейных аппаратов и виды шитья, ими выполняемого. Швейные аппараты с постоянной длиной проволочной заготовки рассчитаны на скрепление примерно постоянных по толщине изданий внакидку или вразъем. Швейные аппараты с переменной, т. е. регулируемой, длиной заготовки имеют универсальный характер и могут применяться для всех видов шитья. При сшивании картонажной продукции, футляров, картонной тары и т. п., как правило, применяются швейные аппараты с постоянной длиной заготовки; при сшивании множества листов картона применяют швейные аппараты с переменной длиной заготовки.

В машинах для скрепления внакидку и втачку в связи со значительным колебанием толщины сшиваемой продукции применяются аппараты с изменяющейся длиной проволочной заготовки. Машины и агрегаты для шитья внакидку снабжены аппаратами с постоянной длиной проволочной заготовки, так как толщина сшиваемых журналов и брошюр, комплектуемых вкладкой, меняется незначительно.

Процесс работы разнотипных проволокошвейных машин примерно одинаков. Правильно подобранный комплект тетрадей вручную или механизмами подается к швейному аппарату, который начинает работать в результате подачи изделия или включается рабочим. Процесс работы швейного аппарата состоит из нескольких последовательно осуществляемых операций: подачи проволоки, отрезки заготовки, формирования скобы, прокалывания бумаги скобой, загибки ножек скобы.

Проволокошвейные аппараты состоят из следующих механизмов: подачи проволоки, отрезки проволочной заготовки, формирования П-образной скобы, проталкивателя скобы, загибки ножек скобы.

Технологическая схема работы проволокошвейного аппарата представлена на рис. 72. Работа проволокошвейного аппарата начинается с подачи проволоки П, которая отматывается от рулона механизмом подачи проволоки и перемещается вправо на величину, соответствующую толщине сшиваемой продукции Н.

Проволока проходит между роликами 1, через втулку 2 и отверстие проволокодержателя 4. Подвижный дисковый нож 5, опускаясь, отрезает заготовку. Проволокодержатель 4 подает ее под скобоформирующую планку 5, которая, опускаясь формирует П-образную скобу, вертикальные элементы скобы − ножки − входят в пазы скобоформирующей планки 5, чтобы при шитье не изогнуться в стороны. Проволокодержатель 4 отходит от скобоформирующей планки 5, а под спинку скобы с другой стороны подходит скобоподдерживатель 7. Его назначение − в момент прокалывания бумаги предотвратить изгиб ножек внутрь и спинки скобы вниз. Скоба ножками продавливается сквозь сшиваемую продукцию проталкивающей планкой 6, а скобоподдерживатель 7 при опускании скобы постепенно выходит из-под спинки. Концы ножек скобы, выступающие снизу, после прокалывания продукции загибаются навстречу друг другу качающимися боковыми планками Я, приводимыми в движение толкателем 8. Ширина проволокодержателя 4 и расстояние между боковыми планками 9, формирующими скобу, для проволокошвейного аппарата постоянны и определяют длину спинки скобы. Для операционных машин длина скобы постоянна (14 мм).
