Сферические опоры (на кернах) (вернуться к оглавлению)

Корпусная цапфа со сферической полированной поверхностью малого радиуса. опирающуюся на сферическую поверхность большего радиуса. Цапфа-керн: опора с вогнутой сферической поверхностью - подпятник или подушка.

Материал цапф: Углеродистые и сортовые стали: У-8А; 10А;12А: СоW сплав. Подпятник: камни (агат, рубин, корзид, сапфир); в гр...: бром, латунь, медь-берилий. никель-барилий.

Эти опоры имеют наименьший Мтр (из всех опор с трением). Применяются там, где нагрузки невелики. Но дают плохое центрирование.

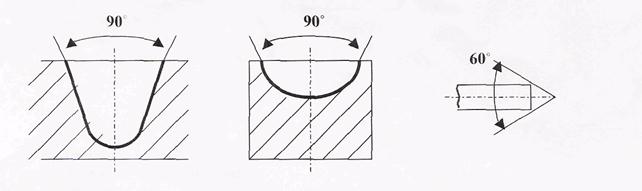

Радиус закругление керн: = 0,025... 0,2мм

Радиус полпятника: = 3...10

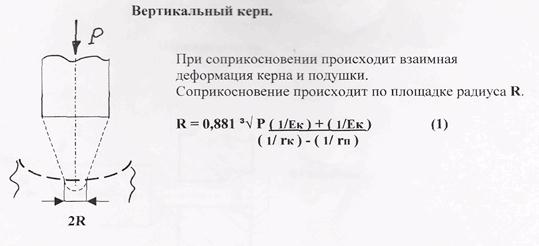

Требуется осевой зазор < 0,02...0,03мм- для вертикального керна

< 0,1 мм - для горизонтального керна.
