Система IS-95
HANDOVER
Handover occurs when a call has to be passed from one cell to another as the user moves between cells. In a traditional "hard" handover, the connection to the current cell is broken, and then the connection to the new cell is made. This is known as a "break-before-make" handover. Since all cells in CDMA use the same frequency, it is possible to make the connection to the new cell before leaving the current cell. This is known as a "make-before-break" or "soft" handover. Soft handovers require less power, which reduces interference and increases capacity. Mobile can be connected to more that two BTS the handover. "Softer" handover is a special case of soft handover where the radio links that are added and removed belong to the same Node B.
Наиболее популярной схемой CDMA второго поколения является система IS-95, которая первоначально была внедрена в Северной Америке. В табл. 1 перечислены некоторые ключевые параметры системы IS-95. Структура передачи данных в прямом и обратном каналах связи отличается, потому будет описана для каждого направления отдельно.
Таблица 1. Сотовые телефонные системы второго поколения
Характеристики | GSM | IS-136 | IS-95 |
Год введения | |||
Метод доступа | FDMA, TDMA | FDMA, TDMA | CDMA |
Полоca частот для передачи сигналов базовой станции | 935-960 МГц | 869-894 МГц | 869-894 МГц |
Полоca частот для передачи сигналов мобильного устройства | 890-915 МГц | 824-849 МГц | 824-849 МГц |
Расстояние между прямым и обратным каналами | 45 МГц | 45 МГц | 45 МГц |
Ширина канала | 200 кГц | 30 кГц | 1250 кГц |
Число дуплексных каналов | |||
Максимальная мощность мобильного устройства | 20 Вт | 3 Вт | 0,2 Вт |
Количество пользователей на один канал | |||
Схема модуляции | GMSK | π/4 DQPSK | QPSK |
Скорость передачи битов на несущей | 270,8 Кбит/с | 48,6 Кбит/с | 9,6 Кбит/с |
Кодер речи | RPE-LTP | VSELP | QCELP |
Скорость кодирования битов речи | 13 Кбит/с | 8 Кбит/с | 8, 4, 2, 1 Кбит/с |
Размер кадра | 4,6 мс | 40 мс | 20 мс |
Код коррекции ошибок | Сверточный код со степенью кодирования 1/2 | Сверточный код со степенью кодирования 1/2 | Сверточный код со степенью кодирования 1/2 в прямом канале; со степенью кодирования 1/3 в обратном канале |
В табл. 2 приведены параметры прямого канала связи. Прямой канал связи состоит из 64 логических каналов CDMA, каждый из которых занимает полосу частот шириной 1228 кГц (рис. 3, а).
|
|
При прямой связи поддерживаются четыре типа каналов.
· Пилот-сигнал (канал 0). Постоянно передаваемый сигнал. Этот канал позволяет мобильному устройству получать информацию о синхронизации, дает точку отсчета для определения сдвига фаз в процессе демодуляции и средство для сравнения интенсивности сигнала для определения момента переключения. Пилот-канал состоит из всех нулей.
· Синхронизация (канал 32). Канал со скоростью передачи данных 1200 бит/с используется мобильной станцией для получения идентификационной информации о сотовой системе (системное время, состояние длинного кода, проверка протоколов и т.д.)
|
|
· Избирательные сообщения (каналы 1-7). Содержат сообщения для одной или нескольких мобильных станций.
· Информационный обмен (каналы 8—31 и 33—63). В прямом канале поддерживается 55 информационных каналов. В исходной спецификации указано, что поддерживаются скорости передачи данных до 9600 бит/с. Позже был добавлен второй набор скоростей до 14400 бит/с.
Обратите внимание, что все эти каналы используют одну и ту же полосу частот. Для распознавания разных каналов используется раздробленный код. Раздробленный код прямого канала включает 64 ортогональных 64-битовых кодов, полученных из матрицы Уолша размером 64´64.
Таблица 2. Параметры прямого канала связи системы IS-95
Канал | Синхронизация | Избирательный вызов | Первый набор информационных каналов | Второй набор информационных каналов | |||||||
Скорость передачи данных (бит/с) | |||||||||||
Количество повторений кода | |||||||||||
Скорость передачи символов модуляции (символ/с) | |||||||||||
Количество чипов на символ модуляции | |||||||||||
Количество чипов на бит | 682,67 | 341,3 | 170,6 | 85,33 |

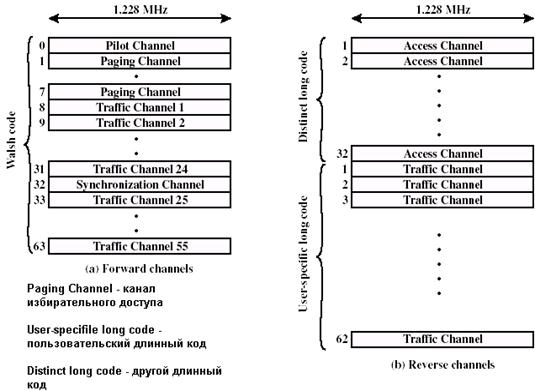

Рис. 3. Структура канала системы IS-95

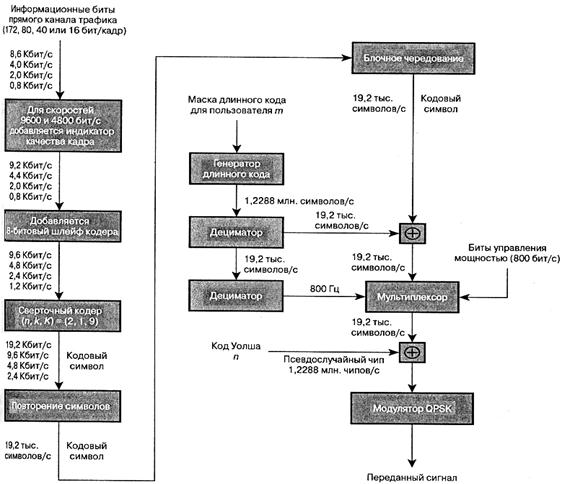

На рис. 4 показана схема обработки данных, передаваемых по прямому информационному каналу со скоростью, соответствующей первому набору. Для голосовых передач речь кодируется со скоростью 8550 бит/с. После добавления дополнительных битов для обнаружения ошибок скорость повышается до 9600 бит/с. Когда пользователь молчит, вся пропускная способность канала не используется. В такие периоды тишины скорость передачи данных снижается до 1200 бит/с. Скорость 2400 бит/с используется для передачи переходов в фоновом шуме, а скорость 4800 бит/с — для смешивания оцифрованной речи и сигнальных данных.
Данные или оцифрованная речь передаются блоками по 20 мс с использованием схемы прямого исправления ошибок (сверточный код со степенью кодирования 1/2). Таким образом, эффективная скорость передачи данных удваивается и достигает максимум 19,2 Кбит/с. Если скорости передачи данных ниже, то биты, выходящие из кодера (называемые кодовыми символами) копируются, что позволяет достичь скорости 19,2 Кбит/с. Затем данные чередуются в блоках для уменьшения влияния длительных помех.
После чередования биты данных скремблируются. Этот шаг необходим для обеспечения конфиденциальности данных, а также для предотвращения отправки одинаковых фрагментов данных, что, в свою очередь, уменьшает вероятность одновременного отправления данных пользователями в момент наибольшей загрузки системы. Скремблирование осуществляется посредством длинного кода — псевдослучайного числа из 42-битового регистра сдвига. Регистр сдвига устанавливается в исходное положение с помощью электронного регистрационного номера пользователя. Выходные данные генератора длинного кода передаются со скоростью 1,2288 Мбит/с, что в 64 раза выше скорости 19,2 Кбит/с, так что выбирается только один бит из 64 (операция децимации). Получающийся поток сравнивается (операция исключающего ИЛИ) с выходными данными устройства блочного чередования.
Рис. 4. Схема передачи данных по прямому каналу системы IS-95
На следующем этапе обработки вводится информация о регулировании мощности в информационном канале. Этот поток, имеющий скорость 800 бит/с, вводится в данные, передаваемые со скоростью 19,2 Кбит/с посредством замены некоторых битов кода и кодирования контрольных битов с помощью генератора длинного кода. В таких "захваченных" битах передается информация, указывающая мобильному устройству, что следует увеличить, уменьшить или оставить неизменным текущий уровень мощности.
|
|
Следующий шаг — применение схемы DSSS; используется одна строка матрицы Уолша (64´64), скорость увеличивается от 19,2 Кбит/с до 1,2288 Мбит/с. Одна строка матрицы выделяется мобильной станции еще во время установления соединения. При наличии в передаваемых данных нуля посылается 64 бит выделенной строки; в противном случае посылается результат применения к строке побитового исключающего ИЛИ. Таким образом, окончательная скорость передачи данных получается равной 1,2288 Мбит/с. Этот цифровой поток битов затем модулируется на несущей с использованием схемы QPSK. Напомним, что QPSK предполагает создание двух потоков битов, которые модулируются раздельно. В схеме IS-95 данные разделяются на синфазный (I) и квадратурный (Q) каналы, и к данным и уникальному короткому коду применяется операция исключающего ИЛИ. Короткие коды генерируются 15-битовым регистром сдвига как псевдослучайные числа.
