Формат сообщений TCP

В рамках соединения правильность передачи каждого сегмента должна подтверждаться квитанцией получателя. Квитирование - это один из традиционных методов обеспечения надежной связи. Идея квитирования состоит в следующем.

Реализация скользящего окна в протоколе TCP

Алгоритм установления TCP-соединения

Установление соединения выполняется в следующей последовательности:

· При установлении соединения одна из сторон является инициатором. Она посылает запрос к протоколу TCP на открытие порта для передачи (active open).

· После открытия порта протокол TCP на стороне процесса-инициатора посылает запрос процессу, с которым требуется установить соединение.

· Протокол TCP на приемной стороне открывает порт для приема данных (passive open) и возвращает квитанцию, подтверждающую прием запроса.

· Для того чтобы передача могла вестись в обе стороны, протокол на приемной стороне также открывает порт для передачи (active port) и также передает запрос к противоположной стороне.

· Сторона-инициатор открывает порт для приема и возвращает квитанцию. Соединение считается установленным. Далее происходит обмен данными в рамках данного соединения.

Для того, чтобы можно было организовать повторную передачу искаженных данных отправитель нумерует отправляемые единицы передаваемых данных (далее для простоты называемые кадрами). Для каждого кадра отправитель ожидает от приемника так называемую положительную квитанцию - служебное сообщение, извещающее о том, что исходный кадр был получен и данные в нем оказались корректными. Время этого ожидания ограничено - при отправке каждого кадра передатчик запускает таймер, и если по его истечению положительная квитанция на получена, то кадр считается утерянным. В некоторых протоколах приемник, в случае получения кадра с искаженными данными должен отправить отрицательную квитанцию - явное указание того, что данный кадр нужно передать повторно.

Для повышения коэффициента использования линии в протоколе TCP реализован следующий алгоритм квитирования:

Источнику разрешается передать некоторое количество кадров в непрерывном режиме, то есть в максимально возможном для источника темпе, без получения на эти кадры ответных квитанций. Количество кадров, которые разрешается передавать таким образом, называется размером окна. Рисунок 4.6. иллюстрирует данный метод для размера окна в W кадров. Обычно кадры при обмене нумеруются циклически, от 1 до W. При отправке кадра с номером 1 источнику разрешается передать еще W-1 кадров до получения квитанции на кадр 1. Если же за это время квитанция на кадр 1 так и не пришла, то процесс передачи приостанавливается, и по истечению некоторого тайм-аута кадр 1 считается утерянным (или квитанция на него утеряна) и он передается снова.

Рис. 6.2. Метод "окна" - непрерывная отправка пакетов

Если же поток квитанций поступает более-менее регулярно, в пределах допуска в W кадров, то скорость обмена достигает максимально возможной величины для данного канала и принятого протокола.

Этот алгоритм называют алгоритмом скользящего окна. Действительно, при каждом получении квитанции окно перемещается (скользит), захватывая новые данные, которые разрешается передавать без подтверждения.

В протоколе TCP реализована разновидность алгоритма квитирования с использованием окна. Особенность этого алгоритма состоит в том, что, хотя единицей передаваемых данных является сегмент, окно определено на множестве нумерованных байт неструктурированного потока данных, поступающих с верхнего уровня и буферизуемых протоколом TCP.

Квитанция посылается только в случае правильного приема данных, отрицательные квитанции не посылаются. Таким образом, отсутствие квитанции означает либо прием искаженного сегмента, либо потерю сегмента, либо потерю квитанции.

В качестве квитанции получатель сегмента отсылает ответное сообщение (сегмент), в которое помещает число, на единицу превышающее максимальный номер байта в полученном сегменте. Если размер окна равен W, а последняя квитанция содержала значение N, то отправитель может посылать новые сегменты до тех пор, пока в очередной сегмент не попадет байт с номером N+W. Этот сегмент выходит за рамки окна, и передачу в таком случае необходимо приостановить до прихода следующей квитанции.

Выбор времени ожидания (тайм-аута) очередной квитанции является важной задачей, результат решения которой влияет на производительность протокола TCP.

Тайм-аут не должен быть слишком коротким, чтобы по возможности исключить избыточные повторные передачи, которые снижают полезную пропускную способность системы. Но он не должен быть и слишком большим, чтобы избежать длительных простоев, связанных с ожиданием несуществующей или "заблудившейся" квитанции.

При выборе величины тайм-аута должны учитываться скорость и надежность физических линий связи, их протяженность и многие другие подобные факторы. В протоколе TCP тайм-аут определяется с помощью достаточно сложного адаптивного алгоритма, идея которого состоит в следующем. При каждой передаче засекается время от момента отправки сегмента до прихода квитанции о его приеме (время оборота). Получаемые значения времен оборота усредняются с весовыми коэффициентами, возрастающими от предыдущего замера к последующему. Это делается с тем, чтобы усилить влияние последних замеров. В качестве тайм-аута выбирается среднее время оборота, умноженное на некоторый коэффициент. Практика показывает, что значение этого коэффициента должно превышать 2. В сетях с большим разбросом времени оборота при выборе тайм-аута учитывается и дисперсия этой величины.

Варьируя величину окна, можно повлиять на загрузку сети. Чем больше окно, тем большую порцию неподтвержденных данных можно послать в сеть. Если сеть не справляется с нагрузкой, то возникают очереди в промежуточных узлах-маршрутизаторах и в конечных узлах-компьютерах.

При переполнении приемного буфера конечного узла "перегруженный" протокол TCP, отправляя квитанцию, помещает в нее новый, уменьшенный размер окна. Если он совсем отказывается от приема, то в квитанции указывается окно нулевого размера. Однако даже после этого приложение может послать сообщение на отказавшийся от приема порт. Для этого, сообщение должно сопровождаться пометкой "срочно" (бит URG в запросе установлен в 1). В такой ситуации порт обязан принять сегмент, даже если для этого придется вытеснить из буфера уже находящиеся там данные.

После приема квитанции с нулевым значением окна протокол-отправитель время от времени делает контрольные попытки продолжить обмен данными. Если протокол-приемник уже готов принимать информацию, то в ответ на контрольный запрос он посылает квитанцию с указанием ненулевого размера окна.

Другим проявлением перегрузки сети является переполнение буферов в маршрутизаторах. В таких случаях они могут централизовано изменить размер окна, посылая управляющие сообщения некоторым конечным узлам, что позволяет им дифференцировано управлять интенсивностью потока данных в разных частях сети.

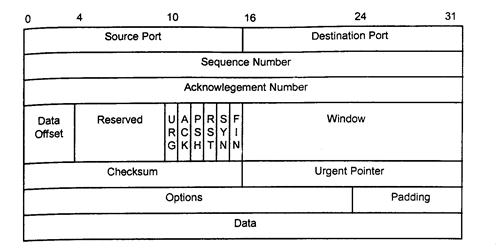

Сообщения протокола TCP называются сегментами и состоят из заголовка и блока данных (Рис.4.7.).

Рис.4.7.

Заголовок сегмента имеет следующие поля:

Source Port (16 бит). Порт отправителя.

Destination Port (16 бит). Порт получателя.

Sequence Number (32 бита). Номер кадра. Номер кадра первого байта дан­ных в этом сегменте (за исключением пакета, где присутствует флаг SYN). Если в пакете присутствует флаг SYN, то номер данного пакета становится номером начала последовательности (ISN) и номером первого байта дан­ных становится номер ISN+1.

Acknowledgment Number (32 бита). Поле номера кадра подтвержденного по­лучения. Если пакет содержит установленный контрольный бит АСК, то это поле содержит номер следующего пакета данных отправителя, который ожидает получатель. При установленном соединении пакет подтверждения отправляется всегда.

Data Offset (4 бита). Поле величины смещения данных. Оно содержит коли­чество 32-битных слов заголовка TCP-пакета. Это число определяет смеще­ние расположения данных в пакете.

Reserved (6 бит). Резервное поле. Поле зарезервировано.

Флаги управления (слева направо):

URG: Флаг срочности

АСК: Флаг пакета, содержащего подтверждение получения

PSH: Флаг форсированной отправки

RST: Переустановка соединения

SYN: Синхронизация чисел последовательности

FIN: Флаг окончания передачи со стороны отправителя

Window (16 бит). Окно. Это поле содержит количество байт данных, которое отправитель данного сегмента может принять, отсчитанное от номера байта, указанного в поле Acknowledgment Number.

Checksum (16 бит). Поле контрольной суммы. Это поле содержит 16 бит суммы побитных дополнений 16-битных слов заголовка и данных. Если сег­мент содержит нечетное число байт заголовка и данных, последний байт до­полняется справа нулями. При вычислении контрольной суммы поле кон­трольной суммы полагается равным нулю.

Urgent Pointer (16 бит). Поле указателя срочных данных. Это поле содержит значение счетчика пакетов, начиная с которого следуют пакеты повышен­ной срочности. Это поле принимается во внимание только в сегментах с установленным флагом URG.

Options. Поле дополнительных параметров: может быть переменной длины.

Padding. Заполнение: переменная длина. Заполнение (нулями) TCP-заго­ловка используется для выравнивания его по 32-битному слову.
