Частично обедненные КНИ МОПТ

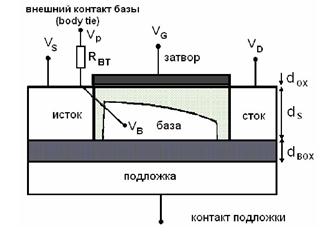

В настоящее время наиболее широко распространены КНИ транзисторы с частичным обеднением (ЧО КНИ МОПТ) (рис. 6.3).

Это означает, что толщина обедненного слоя x_d < d_S оказывается меньше толщины кремниевой базы (тела). В этом смысле частично обедненный КНИ МОПТ очень похож на транзистор, изготовленный по объемной технологии, что обеспечивает преемственность и эволюционность технологии.

Главной особенностью, определяющей качественное отличие КНИ технологий, является изолированность кремниевой базы от контакта подложки, характерная для большинства коммерческих ЧО КНИ технологий. Эта особенность обусловливает то, что потенциал внутренней подложки в КНИ ЧО МОПТ не фиксирован и является плавающим, что может приводить к многочисленным, часто нежелательным эффектам плавающей базы (floating body effects, FBE). Эти эффекты обусловлены зарядом, приходящим и уходящим из базы за счет различных, часто случайных и неконтролируемых механизмов, таких как ионизация пролетающей одиночной частицей, ударная ионизация в сильном электрическом поле вблизи стока, эффекты GIDL, туннелирование через тонкий подзатворный окисел.

База частично обедненного КНИ МОПТ емкостным образом связана со всеми выводами транзистора, что означает увеличение (уменьшение) потенциала базы при увеличении (уменьшении) потенциалов каждого из электродов. Чаще всего база оказывается в прямосмещенном относительно истока режиме, что обусловливает уменьшение эффективного порогового напряжения.

Вследствие FBE текущее значение потенциала базы становится функцией предыдущего электрического состояния прибора. На схемном уровне это приводит к переходным эффектам различного рода и нежелательному разбросу времен распространения сигнала в цепях в зависимости от электрической «предыстории» конкретной цепи. Эффекты предыстории зависят от многих параметров, таких как времена нарастания и спада входного сигнала, нагрузочной емкости, деталей конфигурации и т.п. Разброс времен задержки в одном транзисторе из-за эффектов электрической предыстории может составлять до 8 %.

Эффекты плавающего тела приводят также к нестационарным нестабильностям и гистерезисам выходных и передаточных ВАХ частично обедненных КНИ МОПТ. Для борьбы с нежелательными эффектами плавающей базы иногда используют дополнительный контакт базы, который, как правило, соединяет базу с контактом истока (body tie) и фиксирует ее потенциал. Такая процедура усложняет процесс изготовления и увеличивает эффективные геометрические размеры транзистора.

В частично обедненных КНИ МОПТ, как и в КМОПТ объемных технологий, наблюдаются кинк-эффект и паразитный биполярный эффект.
