Для передачи вращающего момента от вала к ступице и наоборот применяют шпонки и шлицевые соединения. Шпонка устанавливается в пазах двух соприкасающихся деталей. В машиностроении применяют ненапряженные соединения, осуществляемые призматическими или сегментными шпонками и напряженные соединения, осуществляемые клиновыми шпонками. Призматические шпонки выполняют прямоугольного сечения с плоскими или скругленными концами. Основным расчетом для соединений с призматическими шпонками является условный расчет на смятие.
Соединение призматической шпонкой
а – шпонка со скруглёнными концами;
б – шпонка с плоскими концами:
Рисунок 24
Рисунок 25
,
где t -глубина врезания шпонки в ступицу;
рабочая длина шпонки lp =1-b.
Если условие прочности не выполняется, то соединение образуют с помощью двух шпонок, установленных под углом 120 или 180 градусов.
Условие прочности на срез стандартных шпонок обеспечено при стандартизации. При проектировании соответствующая проверка не требуется.
|
|
Сегментные шпонки имеют более глубокую посадку и не перекашиваются под нагрузкой, они взаимозаменяемы. Однако глубокий паз существенно ослабляет вал.

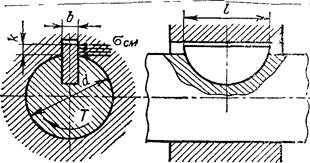

Рисунок 26
Сегментные шпонки характеризуются двумя основными параметрами: шириной b и диаметром заготовки d1. Высоту шпонки h выбирают около 0,4d1. Длина шпонки близка к d1.
Клиновые шпонки представляют собой клинья с уклоном 1:100. В отличие от призматических, у клиновых шпонок рабочими являются широкие грани, а на боковых гранях имеется зазор.
Клиновые шпонки создают напряженное соединение, способное передавать вращающий момент, осевую силу и ударные нагрузки. Однако они вызывают радиальные смещения оси ступицы по отношению к оси вала на величину радиального посадочного зазора и контактных деформаций, а следовательно, увеличивают биение насаженной детали. Поэтому область применения клиновых шпонок в настоящее время резко сократилась.
