Симметрирующие устройства

А с и м м е т р и я токов вибратора. К несимметричной ан­тенне несимметричный фидер можно подключить непосредствен­но: центральный проводник к вибратору, а внешний к заземле­нию, противовесу или корпусу, если входное сопротивление ан­тенны равно волновому сопротивлению фидера. В противном слу­чае между антенной и фидером ставят согласующий трансформа­тор. Непосредственное подключение коаксиального фидера к сим­метричному вибратору, как это показано на рис. 11.2,а, без симметрирующего устройства вызывает появление различий между амплитудами тока в плечах вибратора и приводит к возникновению тока на поверхности внешнего проводника фидера. Асимметрия токов в плечах вибратора вызвана тем, что между плечом, подключенным к центральному проводнику коаксиального фиде­ра, и внешним его проводником образуются токи смещения. Вто­рое плечо вибратора имеет потенциал внешнего проводника фиде­ра, разности потенциалов здесь нет и токов смещения не образуется. Асимметрия токов в вибраторе несколько искажает его ДН. Более существенное влияние оказывают токи на внешнем проводнике коаксиального фидера. Результатом их действия является антенный эффект фидера. Эти токи при работе горизонтального вибратора на передачу создают паразитное поле излучения с вертикальной поляризацией. В случае горизонтальных приемных антенн за счет асимметрии происходит прием вертикального поля помех.

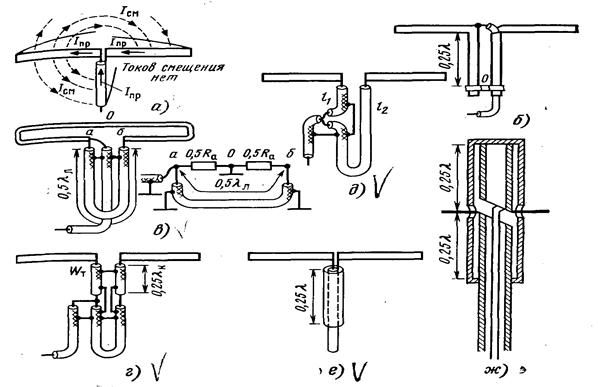

11.2. Симметрирующие устройства:

а - непосредственное подключение линии к вибратору; б- приставка; в — петля; г, д – U-колено, е — стакан; ж — широкополосное

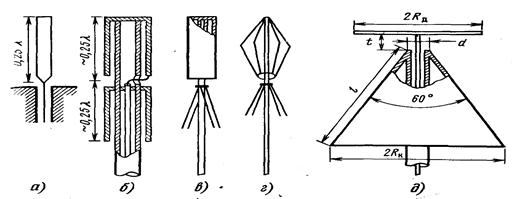

Вертикальные вибраторы: а— штыревой; б — коаксиальный; в —с нижним плечом из проводов; г — обаплеча из проводов или трубок; д — диско-конусный
