Примеры микроархитектура процессоров 8086 и Pentium Pro

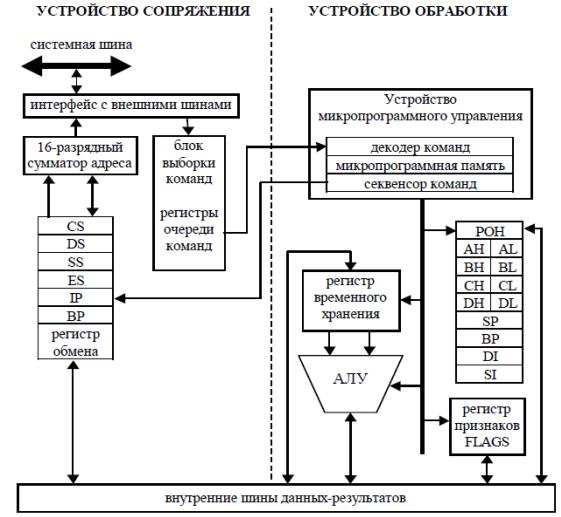

Микропроцессор 8086 ориентирован на выполнение команд параллельно с их выборкой и может быть условно разделен на две части, работающие асинхронно (Рис. 4.7): устройство сопряжения с внешними шинами (УС) и устройст­во обработки (УО).

Устройство сопряжения обеспечивает формирование 20-разрядного физического адреса памяти, выборку команд и операндов из памяти, организацию очередности команд и запоминание результатов выполнения команд в памяти. В состав УС входит шесть 8-разрядных регистров очереди команд, четыре 16-разрядных сегментных регистра, 16- разрядный регистр обмена и 16-разрядный сумматор адреса, интерфейс с внешними шинами. Регистры очереди команд организованы по принципу FIFO - «первым пришел - первым вышел». УС готово выполнить цикл выборки 16-разрядного слова из памяти всякий раз, когда в очереди освобождаются, по меньшей мере, два байта, а УО извлекает из очереди команды по мере их выполнения. При выполнении команд передачи управления, например условных и безусловных переходов, очередь очищается УС и начинает заполняться заново.

Устройство обработки предназначено для выполнения операций по обработке данных и состоит из устройства микропрограммного управления (УМУ), 16-разрядного АЛУ, восьми 16-разрядных регистров общего на­значения и регистра признаков. Команды из очереди, сформированной УС, поступают в УМУ, где декодируются и выполняются в 16-разрядном АЛУ согласно процедурам, записанным в памяти микропрограмм. Последова­тельное выполнение команд обеспечивается секвенсором команд, часть которого (регистр счетчика команд IP) изображена в составе УС, т.к. именно УС записывает в IP смещение следующей команды, т.е. положение новой команды относительно начала сегмента команд. УО обменивается данными с УС через внутреннюю 16-разрядную шину и регистр обмена (Рис. 4.7).
