Рис. 8.2.
Расчёт можно произвести тремя методами:
1. Классический метод расчёта (рис. 8.2, б)
uC(0)=0; uC(t)=uCпр+uCсв; uCпр=Е;
;
; при t=0 uC(0)=E+A=0ÞA=-E;
;
.
2. Операторный метод расчёта.
Эквивалентная операторная схема приведена на рис. 8.2, в
;
;
3. С помощью операторной передаточной функции (рис. 8.2г)
;
.
Временной метод анализа применяется для определения реакции цепи на сложное воздействие при нулевых начальных условиях. Использование понятий переходной и импульсной характеристик позволяет свести расчёт реакции цепи на сложное воздействие к определению реакции на простейшее воздействие типа единичной 1(t) или импульсной функции d(t), с помощью которых аппроксимируется исходное воздействие. При этом результирующая реакция находится как сумма реакций цепи на элементарные воздействия.

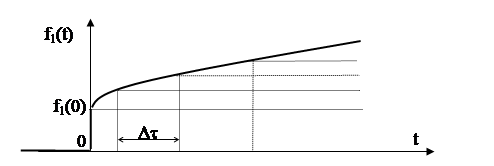

Если известна переходная характеристика цепи, то сложное воздействие f1(t) аппроксимируется ступенчатыми функциями, возникающими через равные промежутки времени Dt (рис. 8.3)
 |
|
|
|
