Электронно-лучевые осциллографы

Это наиболее распространенные приборы для визуального наблюдения сигналов и измерения их параметров. Они имеют высокую чувствительность, большое входное сопротивление, малую инертность и универсальность.

Классификация.

1) С1 – универсальные

2) С7 –скоростные и стробоскопические

3) С8 – запоминающие

4) С9 – специальные

Наиболее распространена классификация по признакам (для универсальных)

1- По количеству одновременно исследуемых импульсов

2- По ширине полосы пропускания

3- По характеру исследуемого сигнала (непрерывный, однократный, импульсный).

4- По точности воспроизведения сигнала

Канал Y служит для подачи исследуемого напряжения к пластинам. Входное устройство – это аттенюатор для ослабления и согласования с кабелем. Повторитель для увеличения входного сопротивления. Линия задержки для исследования фронта.

Усилитель – это парофазный усилитель предназначенный для получения необходимого напряжения.

Канал Х необходим для создания и передачи развертывающего напряжения. Кроме того предназначен для синхронизации:

1) Сеть 50Гц – то есть от внешнего источника питания.

2) Внутренняя – от входного сигнала

3) Внешняя – от дополнительного генератора

Канал Z - управляет яркостью, обеспечивает модуляцию луча по яркости, можно проводить калибровку длительности.

Виды осциллографических разверток.

1. Линейная развертка.

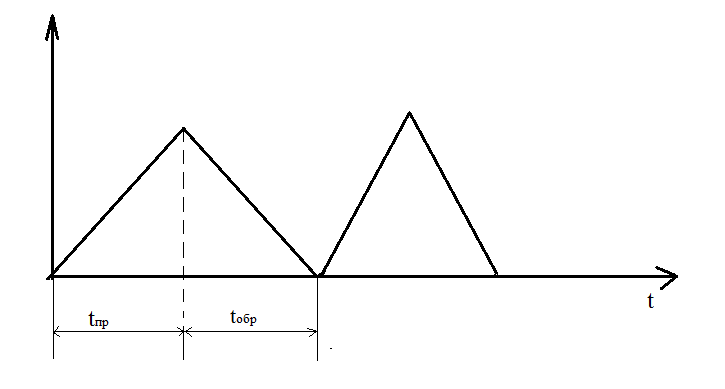

Создается пилообразным линейным напряжением.

Чтобы изображение не мерцало, частота должна быть 25-30 Гц.

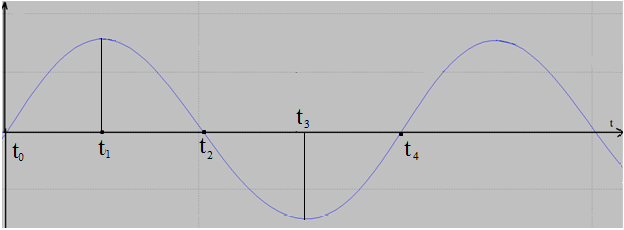

2. Синусоидальная развертка.

Для сложной формы сигнала

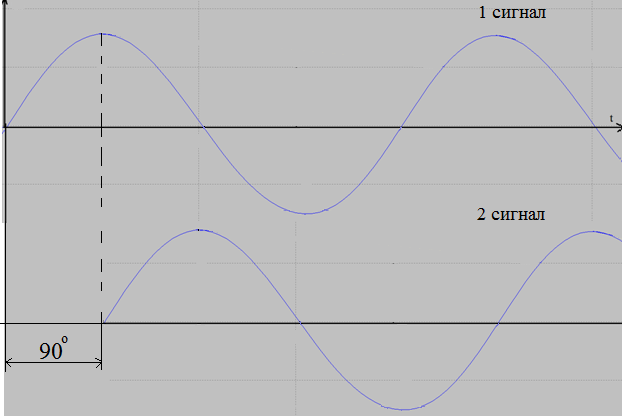

3. Круговая развертка - используется в радиолокации, для измерения временных интервалов и фазы, чтобы ее получить используют два разных по амплитуде и сдвинутых на 90^о сигнала.

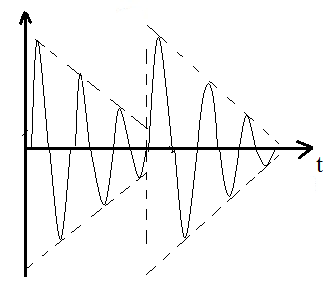

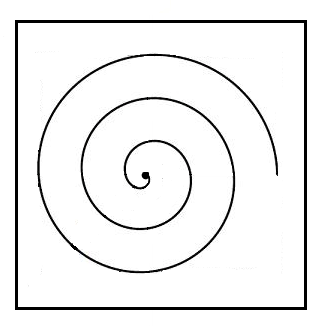

4. Спиральная - получается с помощью сдвига на 90^о синусоидальных напряжений модулированных пилой.

Применяется в специальных осциллографах для измерения промежутков времени.
