Рабочие колеса

В рабочем колесе происходит преобразование механической энергии привода в гидравлическую энергию перекачиваемой жидкости.

Рабочие колеса выполняют радиального, диагонального и осевого типов. Рабочее колесо закрытого типа (рисунок 2.108,а, 2.109) состоит из ведущего 3 и ведомого 1 дисков с расположенными между ними лопастями 2. Рабочее колесо полуоткрытого типа (рисунок 2.108,б) не имеет покрывающего диска, а лопасти выполнены заодно с основным (ведущим) диском. Рабочее колесо открытого типа (рисунок 2.108,в) не имеет дисков, а лопасти крепятся к втулке, аналогично рабочему колесу осевого насоса.

а, б, в – центробежных (а – закрытого типа; б – полуоткрытого типа; в – открытого типа); г – вихревого насоса; д – осевого насоса;

1 – ведомый диск; 2 – лопасть; 3 – ведущий диск

Рисунок 2.108 – Схемы рабочих колес динамических насосов

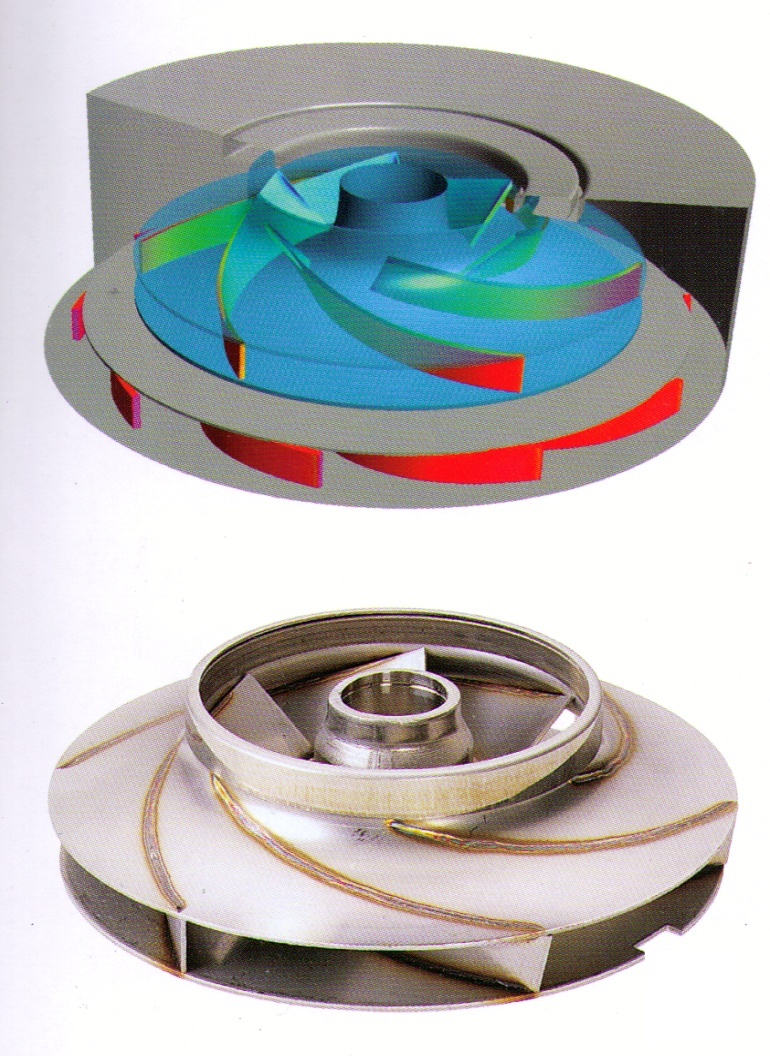

Рисунок 2.109 – Рабочие колеса закрытого типа

Количество лопастей обычно от шести до восьми, но для насосов, предназначенных для перекачки загрязненных жидкостей, число их уменьшают до двух или четырех. Этим увеличивают сечение каналов для прохода взвешенных частиц. Форму и размеры проточной части колеса определяют расчетом. При этом учитывают его механическую прочность и технологичность изготовления.

Зазор между колесом и крышкой должен быть минимальным, но обеспечивающим свободное (без трения) вращение колеса. Обычно его выбирают в пределах 0,4–0,6 мм. С увеличением зазора возрастает количество жидкости, перетекающей из напорной полости во всасывающую под влиянием разности давлений.

Передний диск колеса имеет обточенную цилиндрическую поверхность, которой он входит в крышку корпуса насоса. В крышке, в свою очередь, запрессовано уплотнительное кольцо.
